Konwektory podłogowe
Katherm QK
Nr artykułu:
14251101121400
Cena netto
6.399,00 zł
plus 23% VAT
Przegląd
- Wszystkie zamontowane komponenty umieszczone centralnie na bloku zacisków
- Jednostka połączeń elektrycznych umieszczona w łatwo dostępnym miejscu
- Zintegrowany zasilacz 230 V/24 V
- Regulacja za pośrednictwem termostatów pokojowych Kampmann lub regulatorów lokalnych
- Możliwe przygotowane okablowanie do kolejnego urządzenia
- Z fabrycznym okablowaniem
- Skraca czas montażu
- Elektromechaniczny 24 V dla optymalnej długości i wysokości kanałów
- Wersje regulacji KaControl (-C1) i elektromechaniczna 230 V (-00) ze skrzynką regulacyjną z większym obszarem przyłączeniowym
- Szybkie przyłącze do łatwego i ekonomicznego montażu na budowie
- Opcjonalnie zawory są dostępne jako akcesoria
- Zdejmowana ścianka czołowa, ułatwiająca połączenie kanałów
- Służy jako maskownica i zabezpieczenie przed brudem
- Do optymalnego oddawania ciepła
- Wykonany ze sprawdzonego połączenia miedzi i aluminium
- Zoptymalizowany przepływ powietrza i oddawanie ciepła
- Powlekany na kolor grafitowoszary
- Z zwiększającymi wydajność poziomami mocy zapewniającymi wysoką wydajność cieplną
- Do równomiernego przepływu powietrza przez konwektora
- Z izolowanymi akustycznie płytami montażowymi
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą ISO 3741 (w komorze pogłosowej), zgodnie z normą ISO 3744 (w komorze bezechowej lub zgodnie z normą ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
Danych EPD
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk 'Arkusz danych EPD'. Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 2,95E+01 | 2,90E+00 | 1,19E+00 | -1,42E+01 |
| GWP - Fossil kg CO2 eq | 3,01E+01 | 2,60E+00 | 1,19E+00 | -1,41E+01 |
| GWP – biogenne kg CO2 eq | -8,09E-01 | 2,82E-01 | 4,74E-04 | -1,07E-02 |
| GWP - Luluc kg CO2 eq | 2,80E-01 | 1,42E-02 | 6,15E-05 | -1,16E-01 |
| ODP kg CFC-11 eq | 2,39E-06 | 1,83E-07 | 2,44E-08 | -9,86E-07 |
| AP mol H+ eq | 3,29E-01 | 2,08E-02 | 4,96E-04 | -1,70E-01 |
| EP – woda słodka kg P eq | 2,65E-02 | 1,45E-03 | 1,60E-05 | -1,44E-02 |
| EP – woda morska kg P eq | 6,50E-02 | 5,53E-03 | 1,69E-04 | -1,59E-02 |
| EP – na lądzie mol N eq | 3,84E-01 | 2,92E-02 | 1,77E-03 | -1,81E-01 |
| POCP kg NMVOC | 1,12E-01 | 7,02E-03 | 4,25E-04 | -5,37E-02 |
| ADPE kg Sb eq | 3,86E-03 | 3,10E-04 | 3,91E-07 | -2,73E-03 |
| ADPF MJ | 4,09E+02 | 6,27E+01 | 1,23E+00 | -1,75E+02 |
| WDP m³ depriv. | 1,40E+01 | 4,37E-01 | 3,73E-02 | -2,47E+00 |
| GWP-GHG kg CO2 eq | 2,96E+01 | 2,58E+00 | 1,18E+00 | -1,36E+01 |
| PM disease inc. | 1,82E-06 | 8,02E-08 | 7,63E-09 | -1,02E-06 |
| IR kBq U-235 eq | 3,32E+00 | 2,10E+00 | 7,20E-03 | -1,62E+00 |
| ETP - FW CTUe | 1,85E+03 | 1,47E+02 | 5,13E+00 | -1,20E+03 |
| HTP - C CTUh | 1,26E-07 | 4,56E-09 | 1,89E-10 | -7,38E-08 |
| HTP - NC CTUh | 2,63E-06 | 1,94E-07 | 2,70E-09 | -1,85E-06 |
| SQP - | 2,41E+02 | 3,07E+01 | 1,75E+00 | -6,85E+01 |
| PERE MJ | 9,57E+01 | 1,20E+01 | 4,19E-02 | -3,54E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 9,57E+01 | 1,20E+01 | 4,19E-02 | -3,54E+01 |
| PENRE MJ | 4,09E+02 | 6,27E+01 | 1,23E+00 | -1,75E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 4,09E+02 | 6,27E+01 | 1,23E+00 | -1,75E+02 |
| SM kg | 2,54E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 1,72E-04 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 1,11E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 3,12E-01 | 2,77E-02 | 1,19E-03 | -8,74E-02 |
| HWD kg | 1,34E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 2,56E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 1,11E-03 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 4,34E-04 | 0,00E+00 | 5,13E+00 | 0,00E+00 |
| MER kg | 1,91E-06 | 0,00E+00 | 4,20E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
z regulacją prędkości obrotowej, do bezstopniowej regulacji równoległej, z recyrkulacją termiczną, ustawianie temperatury pomieszczenia i wstępne ustawianie prędkości obrotowej za pomocą pokręteł, 24 V, DC, Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały, Typ 342924
Pasuje do: Elektromechaniczne urządzenia EC 230 V, 10 Katherm QK lub Katherm QK nano Konwektory podłogowe, 3 PowerKon LT Klimakonwektory
Pasuje do: Elektromechaniczne urządzenia EC 230 V, 10 Katherm QK lub Katherm QK nano Konwektory podłogowe, 3 PowerKon LT Klimakonwektory
Nr artykułu:
194000342924
Cena netto
554,00 zł
plus 23% VAT
Zestawy zaworów

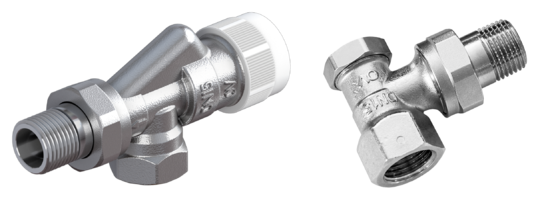

Wstępnie nastawiany zestaw zaworów
Ogrzewanie, 2-rurowy, Zawiera 1-częściowy nastawny zawór osiowy, 1-częściowy zamykany kątowy śrubunek powrotny, Przyłącze 1/2 cala, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm QK Konwektory podłogowe, maks. wielkość przepływu 260 l/h, DN 15
Pasuje do: Katherm QK Konwektory podłogowe, maks. wielkość przepływu 260 l/h, DN 15
Nr artykułu:
194000145969
Cena netto
288,00 zł
plus 23% VAT
Zestaw zaworów niezależny od ciśnienia różnicowego
Ogrzewanie, 2-rurowy, Zawiera 1 sztukę zaworu DDU w wersji osiowej, 1 sztukę zamykanego śrubunku powrotnego w wersji kątowej, Przyłącze 1/2 cala, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm QK Konwektory podłogowe, min. wielkość przepływu 10 l/h, maks. wielkość przepływu 170 l/h, DN 15
Pasuje do: Katherm QK Konwektory podłogowe, min. wielkość przepływu 10 l/h, maks. wielkość przepływu 170 l/h, DN 15
Nr artykułu:
194000347925
Cena netto
450,00 zł
plus 23% VAT

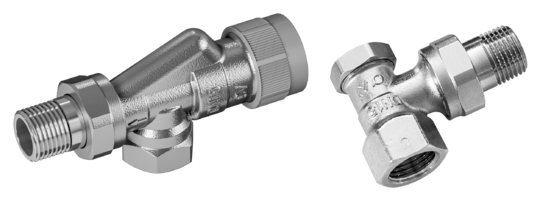

Zestaw zaworów niezależny od ciśnienia różnicowego
Ogrzewanie, 2-rurowy, Zawiera 1 sztukę zaworu DDU w wersji osiowej, 1 sztukę zamykanego śrubunku powrotnego w wersji kątowej, Przyłącze 1/2 cala, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm QK Konwektory podłogowe, min. wielkość przepływu 35 l/h, maks. wielkość przepływu 420 l/h, DN 15
Pasuje do: Katherm QK Konwektory podłogowe, min. wielkość przepływu 35 l/h, maks. wielkość przepływu 420 l/h, DN 15
Nr artykułu:
194000347935
Cena netto
513,00 zł
plus 23% VAT
Siłowniki zaworów, dostarczony oddzielnie
Siłownik zaworu
Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy AEH 0,5m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54 Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Nr artykułu:
196TS0P040500AB
Cena netto
306,00 zł
plus 23% VAT
Zawory i śrubunki powrotne z odcięciem
Wstępnie nastawiany zawór termostatu
2-/4-rurowy, Kształt osiowo-kątowy, z nastawą wstępną, Przyłącze 1/2 cala, niklowane, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, maks. wielkość przepływu 260 l/h, DN 15
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, maks. wielkość przepływu 260 l/h, DN 15
Nr artykułu:
194000346911
Cena netto
185,00 zł
plus 23% VAT
Klucz nastawczy
Potrzebny raz na projekt.
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Nr artykułu:
194000346915
Cena netto
32,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
2-/4-rurowy, Kształt kątowy, Przyłącze 1/2 cala, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm NK, Katherm QK lub Katherm HK, maks. wielkość przepływu 610 l/h, DN 15
Pasuje do: Katherm NK, Katherm QK lub Katherm HK, maks. wielkość przepływu 610 l/h, DN 15
Nr artykułu:
194000145953
Cena netto
99,00 zł
plus 23% VAT
Zawór termostatyczny AQ niezależny od ciśnienia różnicowego
2-/4-rurowy, Kształt osiowy, niezależny od ciśnienia różnicowego, Przyłącze 1/2 cala, niklowane, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, min. wielkość przepływu 10 l/h, maks. wielkość przepływu 170 l/h, DN 15
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, min. wielkość przepływu 10 l/h, maks. wielkość przepływu 170 l/h, DN 15
Nr artykułu:
194000347911
Cena netto
351,00 zł
plus 23% VAT
Niezależny od ciśnienia zawór termostatyczny AQH
2-/4-rurowy, Kształt osiowy, niezależny od ciśnienia różnicowego, Przyłącze 1/2 cala, niklowane, Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, min. wielkość przepływu 35 l/h, maks. wielkość przepływu 420 l/h, DN 15
Pasuje do: Katherm NK, Katherm QK, Katherm HK lub Katherm QK nano, min. wielkość przepływu 35 l/h, maks. wielkość przepływu 420 l/h, DN 15
Nr artykułu:
194000347914
Cena netto
414,00 zł
plus 23% VAT
Osłony montażowe
Osłona montażowa
Z płyty paździerzowej, do ochrony podczas budowy, Fabrycznie zamontowana, kratki dostarczane w oddzielnych opakowaniach
Cena za m.b.
Pasuje do: Katherm QK 190
Cena za m.b.
Pasuje do: Katherm QK 190
Nr artykułu:
194000100919
Cena netto
81,00 zł
plus 23% VAT
Dopłaty za badanie ciśnieniowe
Cena podstawowa kontroli ciśnienia
raz na projekt i zamówienie zbiorcze, Maks. ciśnienie robocze 16 bar
Pasuje do: Katherm QK Konwektory podłogowe
Pasuje do: Katherm QK Konwektory podłogowe
Nr artykułu:
142990042161
Cena netto
1.521,00 zł
plus 23% VAT
Dopłata za badanie ciśnieniowe
na każde urządzenie, Maks. ciśnienie robocze 16 bar
Pasuje do: Katherm QK Konwektory podłogowe
Pasuje do: Katherm QK Konwektory podłogowe
Nr artykułu:
142990042160
Cena netto
275,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(8,9 MB)
Systemy podpodłogowe – Dla komfortowego klimatu w pomieszczeniu
PDF
(4,2 MB)
Katalogi techniczne
Konwektory podłogowe Katherm QK, QK nano
PDF
(5,2 MB)
KaControl MC - Multi Connect
PDF
(2,2 MB)
Instrukcja montażu
Katherm QK podłogowe kanały grzewcze
PDF
(6,9 MB)
KaControl MC – Multi Connect Regulacja klimatyzacji Skrócona instrukcja obsługi
PDF
(2,3 MB)
Deklaracje zgodności/Certyfikaty/Inne
Cyfrowa baza danych EPD Katherm QK
EPD Katherm QK
PDF
(2,7 MB)
Rysunki techniczne
Katherm QK, szerokość kanału 190 mm, wysokość kanału 096 mm, 2-rurowy, kratka zwijana Rostart, sterowanie 230V, wymiary [mm]
PDF
(715 kB)
Katherm QK, szerokość kanału 190 mm, wysokość kanału 096 mm, 2-rurowy, kratka zwijana Rostart, sterowanie 230V, wymiary [cale]
PDF
(715 kB)
Katherm QK, szerokość kanału 190 mm, wysokość kanału 096 mm, 2-rurowy, kratka zwijana Rostart, sterowanie 230V, wymiary [mm]
DWG
(2,1 MB)
Katherm QK, szerokość kanału 190 mm, wysokość kanału 096 mm, 2-rurowy, kratka zwijana Rostart, sterowanie 230V, wymiary [cale]
DWG
(2,1 MB)
Schematy okablowania
Katherm QK, wariant regulacji elektromechaniczny
PDF
(765 kB)
