Przegląd
Solidna i odporna konstrukcja stalowa umożliwia czyszczenie zabrudzonych elementów grzejnych za pomocą myjek wysokociśnieniowych lub sprężonego powietrza bez ryzyka uszkodzenia wymiennika ciepła.
- Odpowiednia do wody ciepłej, wody grzewczej i oleju termicznego.
- Ocynkowana, eliptyczna rura rdzeniowa.
- Ocynkowane lamele ze stali.
- Trwałe zabezpieczenie przed korozją dzięki ocynkowaniu.
- Odpowiedni do ciśnienia roboczego do 16 barów, 120°C.
Możliwość dostawy wersji wysokociśnieniowych oraz wersji dostosowanych do temperatur powyżej 120°C na zamówienie.
- Bezstopniowy wentylator EC na prąd przemienny (patrz rys.)
- Wysoki współczynnik sprawności dzięki aerodynamicznej formie korpusu wirnika
- Stopień ochrony silnika IP 54
- Opcjonalny 2-stopniowy wentylator ze skrzydłem szerokim z zabezpieczonym przed wybuchem silnikiem z wirnikiem zewnętrznym AC (IP 44)
- Wymiennik ciepła miedź/aluminium (patrz rys.), szczególnie lekki, z wysoką mocą cieplną przy niskich wymiarach, odpowiedni do niskotemperaturowych systemów grzewczych i systemów grzewczych z ciepłą wodą z pompy, rozdzielacz i kolektor wykonane ze stali
- Wymiennik ciepła ze stali, ocynkowanej, wytrzymały i odporny
- Wymiennik ciepła ze stali , ocynkowanej, krzyżowo-przeciwprądowy, nadaje się szczególnie do wysokich rozpiętości temperatur
- Wymiennik ciepła ze stali , ocynkowanej, do pary
Wyjątkowa energooszczędność komponentu w systemie hybrydowym: Nagrzewnica TOP reguluje temperaturę w sposób zdecentralizowany, natomiast niewielkie urządzenie do wentylacji pomieszczeń odpowiada za centralną wentylację i odzysk ciepła. Ogranicza to koszty eksploatacji, ponieważ wszystkie komponenty pracują tylko w zależności od wykrytego zapotrzebowania. Już podczas inwestycji i montażu można czerpać korzyści ze zmniejszonego rozmiaru tego urządzenia do wentylacji pomieszczeń.
Obsługa jest możliwa za pomocą termostatu i panelu sterowniczego KaControl MC bądź poprzez włączenie do systemu sterowania budynkiem za pośrednictwem Modbus, KNX czy BACnet.
Nagrzewnice powietrza TOP są dostępne z różnymi wymiennikami ciepła, co pozwala na dopasowanie do sposobu ogrzewania. Oferta obejmuje wymienniki miedziano aluminiowe lub ze stali ocynkowanej do wody ciepłej/grzewczej (także do pracy w niskich temperaturach), wymienniki krzyżowo-przeciwprądowe do pracy w dużym zakresie temperatur, a na zapytanie również specjalne wersje parowe.
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą DIN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą DIN EN ISO 3744 (w komorze częściowo bezodbiciowej) lub zgodnie z normą DIN EN ISO 9614 (metoda intensywności).
Poziom ciśnienia akustycznego obliczono przy założeniu, że pomieszczenie jest wygłuszone na poziomie 8 dB. Odpowiadają temu następujące wartości: odległość 2 m, objętość pomieszczenia 100 m³, czas pogłosu 0,5 s oraz instalacja nad powierzchnią odbijającą dźwięk (zgodnie z VDI 2081).
Oktave Spektrum
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V, AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030155
Cena netto
1.229,00 zł
plus 23% VAT
Termostat zegarowy
ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030256
Cena netto
1.949,00 zł
plus 23% VAT
Nastawnik obrotów
można wstępnie ustawić bezstopniową pracę wentylatora w zakresie 0-100%, Włączanie/wyłączanie przez termostat pokojowy, montaż natynkowy, stopień ochrony IP 54, montaż podtynkowy, stopień ochrony IP 44, 230 V, AC, 0-100%, Natynkowy, Stopień ochrony IP 54, Kolor biały alpejski podobny do RAL 9010, wykonany z tworzywa sztucznego, Typ 30510
Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory
Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory
Nr artykułu:
196000030510
Cena netto
1.017,00 zł
plus 23% VAT
Elektroniczny nastawnik obrotów
Regulacja sterowana mikroprocesorowo z wbudowanym cyfrowym zegarem sterującym, z programem dziennym, nocnym i tygodniowym, bezstopniowa praca wentylatora od 0 do 100%, do wyboru – ręcznie lub automatycznie, 0 – 10 V DC, powietrze obiegowe, 230 V, AC, Klasa ochrony I, Stopień ochrony IP 40, z czujnikiem IP 66, Typ 30515
Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory
Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory
Nr artykułu:
196000030515
Cena netto
2.970,00 zł
plus 23% VAT
Elementy przełączające i regulacyjne powietrze pierwotne / powietrze zewnętrzne, elektromechaniczne
Siłownik przepustnicy
odwracalny, 230 V otw./zam., Stopień ochrony IP 54, Typ 30262
Pasuje do: KaMAX, klapy odcinającej
Pasuje do: KaMAX, klapy odcinającej
Nr artykułu:
196000030262
Cena netto
1.323,00 zł
plus 23% VAT
Termostaty
Termostat pokojowy
z recyrkulacją termiczną, 230 V, AC, Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30055
Pasuje do: Aparaty grzewczo-wentylacyjne
Pasuje do: Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030055
Cena netto
306,00 zł
plus 23% VAT
Termostat przemysłowy
z wartością zadaną ustawianą za pomocą narzędzia,, z wartością zadaną ustawianą za pomocą narzędzia,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 5 - 30 °C, Typ 30058
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030058
Cena netto
761,00 zł
plus 23% VAT
Termostat przemysłowy
z wartością zadaną ustawianą za pomocą pokrętła,, z wartością zadaną ustawianą za pomocą pokrętła,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 40 °C, Typ 30059
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030059
Cena netto
761,00 zł
plus 23% VAT
Termostat zegarowy
ze zintegrowanym cyfrowym programatorem zegarowym, z programem dziennym, nocnym i tygodniowym oraz ustawianym obniżeniem nocnym temperatury, Stopień ochrony IP 20, Zakres regulacji temperatury 5 - 40 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30056
Pasuje do: Aparaty grzewczo-wentylacyjne
Pasuje do: Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030056
Cena netto
2.426,00 zł
plus 23% VAT
Zestawy zaworów
zestaw odcinający do nagrzewnicy powietrza, wersja kątowa
Przyłącze 1'', Typ 35976
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035976
Cena netto
1.143,00 zł
plus 23% VAT
zestaw odcinający do nagrzewnicy powietrza, wersja przelotowa
Przyłącze 1'', Typ 35977
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035977
Cena netto
995,00 zł
plus 23% VAT
Siłowniki zaworów, dostarczony oddzielnie
Siłownik zaworu
Siłownik termoelektryczny, 230 V AC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy AEH 3m, PVC, VA10N, 1 W, Klasa ochrony II, Stopień ochrony IP 54 Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu
Pasuje do: wszystkie urządzenia z wariantem sterowania elektromechanicznym w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Pasuje do: wszystkie urządzenia z wariantem sterowania elektromechanicznym w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Nr artykułu:
196TS3P020500AB
Cena netto
306,00 zł
plus 23% VAT
Zawory
Zestaw zaworu 2-drogowego
zawór termostatu, kształt przelotowy,, Przyłącze 1'', Współczynnik KVS 3,3 m³/h, Typ 31911
Pasuje do: wszystkie nagrzewnice powietrza
Pasuje do: wszystkie nagrzewnice powietrza
Nr artykułu:
153000031911
Cena netto
455,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 3,1 m³/h, Typ 31950
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Nr artykułu:
153000031950
Cena netto
878,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 4,1 m³/h, Typ 31951
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Nr artykułu:
153000031951
Cena netto
1.359,00 zł
plus 23% VAT
Wyłącznik serwisowy
Wyłącznik serwisowy
Umożliwia wyłączenie z eksploatacji poszczególnych urządzeń jednego zespołu załączającego poprzez odłączanie napięcia; styki termiczne są wyprzedzająco mostkowane i z opóźnieniem rozwierane po stronie silnika, co umożliwia bezprzerwową pracę innych urządzeń., EC, Stopień ochrony IP 65, 25 A, Dostarczany oddzielnie, Typ 30160
Pasuje do: wszystkie aparaty grzewczo-wentylacyjne/kurtyny powietrzne, silnik EC
Pasuje do: wszystkie aparaty grzewczo-wentylacyjne/kurtyny powietrzne, silnik EC
Nr artykułu:
196000030160
Cena netto
482,00 zł
plus 23% VAT
Wyloty powietrza, dostarczony oddzielnie
akcesoria wpływające na obliczenia
KaMAX
akcesoria wpływające na obliczenia
Multi Air MiX do urządzeń sufitowych, ustawianie dźwignią ręczną, Dostarczany oddzielnie
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035111
Cena netto
3.501,00 zł
plus 23% VAT
Dopasowanie położenia środkowego
Dopasowanie poziome
Dopasowanie położenia pionowego
Przełącznik otwarty-stop-zamknięty KaMAX
do ręcznego, elektrycznego, bezstopniowego ustawiania kierownic powietrza KaMAX, Dostarczany oddzielnie
Nr artykułu:
196000030115
Cena netto
482,00 zł
plus 23% VAT
Żaluzja kierująca
dwurzędowa, do urządzeń ściennych i sufitowych, Dostarczany oddzielnie
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035002
Cena netto
878,00 zł
plus 23% VAT
Żaluzja kierująca indukcyjna
akcesoria wpływające na obliczenia
przeznaczona zwłaszcza do urządzeń ściennych, do urządzeń sufitowych w halach o wysokości powyżej 4,0 m, Dostarczany oddzielnie
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035101
Cena netto
801,00 zł
plus 23% VAT
Rozdzielacz powietrza
akcesoria wpływające na obliczenia
w czterech kierunkach, do urządzeń sufitowych, Dostarczany oddzielnie
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035004
Cena netto
1.224,00 zł
plus 23% VAT
Dysza nawiewna
akcesoria wpływające na obliczenia
do urządzeń sufitowych, zwłaszcza do wysokich hal, ocynkowane w procesie Sendzimira, Dostarczany oddzielnie
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035006
Cena netto
738,00 zł
plus 23% VAT
Wyloty powietrza, zamontowana
akcesoria wpływające na obliczenia
Żaluzja kierująca indukcyjna
akcesoria wpływające na obliczenia
przeznaczona zwłaszcza do urządzeń ściennych, do urządzeń sufitowych w halach o wysokości powyżej 4,0 m, Fabrycznie zamontowany
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000135101
Cena netto
801,00 zł
plus 23% VAT
KaMAX
akcesoria wpływające na obliczenia
Multi Air MiX do urządzeń sufitowych, ustawianie dźwignią ręczną, Fabrycznie zamontowany
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000135111
Cena netto
3.501,00 zł
plus 23% VAT
Dopasowanie położenia środkowego
Dopasowanie poziome
Dopasowanie położenia pionowego
Żaluzja kierująca
dwurzędowa, do urządzeń ściennych i sufitowych, Fabrycznie zamontowany
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000135002
Cena netto
878,00 zł
plus 23% VAT
Konsole
Uniwersalne konsole 2-punktowe
tylko powietrze obiegowe, 1 kompletny zestaw
Pasuje do: Wielkość 4 - 8
Pasuje do: Wielkość 4 - 8
Nr artykułu:
198000030041
Cena netto
473,00 zł
plus 23% VAT
Uniwersalne konsole 4-punktowe
tylko powietrze obiegowe, z blachy stalowej cynkowanej metodą Sendzimira, do mocowania 4-punktowego w montażu sufitowym, 1 kompletny zestaw
Pasuje do: Wielkość 4 - 8
Pasuje do: Wielkość 4 - 8
Nr artykułu:
198000030042
Cena netto
432,00 zł
plus 23% VAT
Uniwersalne konsole teownikowe 2-punktowe
tylko powietrze obiegowe, Montaż sufitowy
Pasuje do: Wielkość 4 - 8
Pasuje do: Wielkość 4 - 8
Nr artykułu:
198000030047
Cena netto
1.238,00 zł
plus 23% VAT
Konsole ścienne
tylko powietrze obiegowe, z blachy stalowej cynkowanej metodą Sendzimira do montażu ściennego, kompletny zestaw
Nagrzewnice TIP oraz TOP mogą być montowane w pozycji stojącej lub wiszącej.
Cena za 1 kompletny zestaw
Pasuje do: Wielkość 5
Nagrzewnice TIP oraz TOP mogą być montowane w pozycji stojącej lub wiszącej.
Cena za 1 kompletny zestaw
Pasuje do: Wielkość 5
Nr artykułu:
198000035044
Cena netto
509,00 zł
plus 23% VAT
Konsole sufitowo-ścienne
do montażu sufitowego lub ściennego, składa się z 2 wielokrotnie zagiętych wsporników z otworami podłużnymi i śrubami
Cena za 1 kompletny zestaw
Pasuje do: Wielkość 5
Cena za 1 kompletny zestaw
Pasuje do: Wielkość 5
Nr artykułu:
198000035049
Cena netto
680,00 zł
plus 23% VAT
Elementy montowane ze stali, ocynkowane
akcesoria wpływające na obliczenia

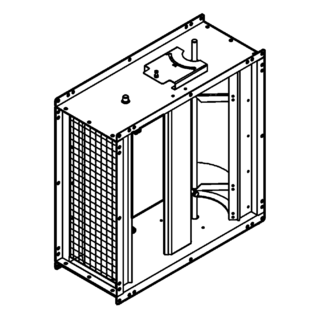

Skrzynka powietrza mieszanego
akcesoria wpływające na obliczenia
Otwory zasysania powietrza obiegowego z boku
Pasuje do: Wielkość 5
Pasuje do: Wielkość 5
Nr artykułu:
198000035012
Cena netto
2.894,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(8,9 MB)
Broszura o nagrzewnicach powietrza
PDF
(3,1 MB)
Deklaracje zgodności/Certyfikaty/Inne
Deklaracja zgodności UE, nagrzewnica powietrza
PDF
(369 kB)
Karta charakterystyki ErP 1253-2014 nagrzewnica powietrza TOP
PDF
(241 kB)
Instrukcja montażu
Aparaty grzewczo-wentylacyjne TOP
PDF
(9,6 MB)
KaControl MC – Multi Connect Regulacja klimatyzacji Skrócona instrukcja obsługi
PDF
(2,3 MB)
Nagrzewnica TOP, instrukcja skrócona
PDF
(4,1 MB)
Katalogi techniczne
KaControl MC - Multi Connect
PDF
(2,2 MB)
Dane BIM (Building Information Modeling)
Dane BIM Kampmann Group
Rysunki techniczne
TOP Lufterhitzer, Baugröße 44 - 47, Zubehör Luftlenkjalousie, 2-reihig
PDF
(727 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Zubehör Luftlenkjalousie, 1-reihig
PDF
(241 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Zubehör KaMax
PDF
(354 kB)
TOP Lufterhitzer, Baugröße 44 - 47, Zubehör Induktionsluftlenkjalousie
PDF
(703 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Wärmetauscher Stahl verzinkt
PDF
(385 kB)
TOP Lufterhitzer, Baugröße 44 - 47, Zubehör Luftlenkjalousie, 2-reihig
DWG
(516 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Zubehör Luftlenkjalousie, 1-reihig
DWG
(468 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Zubehör KaMax
DWG
(1012 kB)
TOP Lufterhitzer, Baugröße 44 - 47, Zubehör Induktionsluftlenkjalousie
DWG
(516 kB)
TOP Lufterhitzer, Baugröße 44 - 48, Wärmetauscher Stahl verzinkt
DWG
(753 kB)
Schematy okablowania
TOP, wariant regulacji elektromechaniczny
PDF
(1,2 MB)
