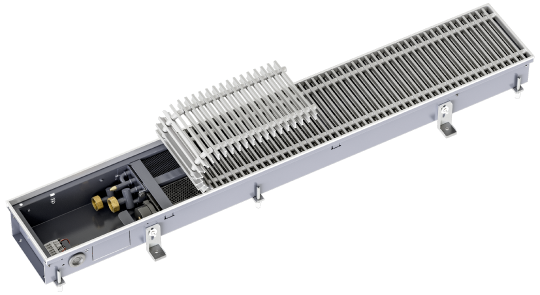

Konwektory podłogowe

Katherm QK

Konwekcja z wentylatorem poprzecznym EC o małych wymiarach.

Przegląd

Złączka zaworów Eurokonus przyspiesza prace na placu budowy. Inne standardowe elementy, takie jak wsporniki montażowe czy wytrzymała na stąpanie wsporniki do regulacji wysokości, skracają czas montażu i ograniczają koszty.

Planuj z uwzględnieniem krótkich terminów dostaw naszych kanałów standardowych. Także w zakresie projektowania możesz liczyć na nasze wsparcie i otrzymasz pasujące rozwiązanie.

Do każdej kratki pasująca krawędź ramy – żaden problem w przypadku Katherm QK. Kropka nad i gwarantująca doskonały wygląd.

Twoi klienci dostaną to, za co cenią firmę Kampmann: indywidualne rozwiązania na miarę do wszystkich geometrii. Problemu nie stanowią narożniki, wersje wygięte, wycięcia pod słup itd.

Aby zapewnić maksymalny komfort w pomieszczeniu, oferujemy do wyboru dwie szerokości, dwanaście długości, trzy warianty sterowania i bogatą paletę akcesoriów. Przy gwarantowanej mocy zgodnie z DIN EN 16430.

Skoordynowane współdziałanie płynnie pracującego wentylatora poprzecznego EC i wysokowydajnego konwektora miedziano-aluminiowego zapewnia optymalny klimat pomieszczenia. Oznacza to wysoką moc cieplną przy niskim poziomie hałasu.

Dostarczamy odpowiednie kratki do każdej sytuacji – również z łukami, narożnikami i skosami.

Oprócz naszych kratek metalowych Optiline z aluminium, mosiądzu i stali nierdzewnej oferujemy również osłony dekoracyjne z drewna.

Zapobiega uszkodzeniu konwektora podczas montażu zaworów
Opcjonalne zawory (akcesoria)

Ze sprawdzonego połączenia miedzi i aluminium
Zoptymalizowany pod kątem przepływu powietrza i oddawania ciepła
Lakierowany na kolor grafitowoszary

Zapewnia równomierny przepływ powietrza w konwektorze, co gwarantuje dużą moc cieplną przy niskiej emisji hałasu

Do szybkiego podłączenia, oszczędza czas przeznaczony na montaż

Zdejmowany element czołowy do łatwego łączenia kanałów

Szybka i bezpieczna instalacja elektryczna
Krótszy czas montażu
Do wariantów sterowania: KaControl, -C1 i regulacja elektromechaniczna 230 V, -00
Z zasilaczem 230/24 V

Jako element zasłaniający wnętrze i chroniący przed zabrudzeniem

Referencje

Hotel Alpenrose

Czytaj dalej

Schloss Elmau Retreat

Czytaj dalej

Centrum Kultury Worms

Czytaj dalej

Mall of Berlin

Czytaj dalej

Niemieckie Muzeum Piłki Nożnej

Czytaj dalej

Wybór produktów

Twój wybór Kratka zwijana Aluminium, anodowane na kolor naturalny 12 KaControl Zresetować wszystko

Twoje wyszukiwanie zakończyło się 24 trafieniami

Wyniki na stronę 12 | 24 | 48

« Poprzednia
1
2
Następna »

Szerokość (mm)	Długość (mm)	Moc cieplna¹⁾ (W)	Poziom ciśnienia akustycznego²⁾ (dB(A))	Poziom mocy akustycznej (dB(A))	Rozstaw prętów kratki (mm)	Wolny przekrój, ok. (%)	więcej informacji	Obliczenie
190	3000	412 – 5354	22 – 40	30 – 48	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
190	3200	445 – 5781	22 – 41	30 – 49	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	1000	87 – 956	< 20 – 26	< 28 – 34	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	1200	134 – 1478	< 20 – 29	< 28 – 37	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	1400	175 – 1923	< 20 – 31	< 28 – 39	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	1600	222 – 2445	< 20 – 33	< 28 – 41	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	1800	262 – 2890	< 20 – 35	< 28 – 43	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	2000	262 – 2890	< 20 – 35	< 28 – 43	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	2200	331 – 3646	< 20 – 36	< 28 – 44	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	2400	371 – 4091	< 20 – 37	< 28 – 45	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	2600	419 – 4613	20 – 37	28 – 45	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz
215	2800	459 – 5058	21 – 39	29 – 47	12	70	Kratka zwijana Aluminium, anodowane na kolor naturalny KaControl	Oblicz

¹⁾Przy temp. wody grzewczej 75/65°C, tL1 = 20°C

²⁾Poziomy ciśnienia akustycznego obliczono przy założeniu 8 dB(A) tłumienia w pomieszczeniu. Odpowiada to odległości 2 m w pomieszczeniu o kubaturze 100 m³ i czasowi pogłosu 0,5 s (zgodnie z VDI 2081).

« Poprzednia
1
2
Następna »

Pliki do pobrania

Informacje o linii produktów

Przegląd konwektorów podłogowych Katherm

PDF (7,4 MB)

Dane BIM (Building Information Modeling)

Dane BIM Kampmann GmbH

Instrukcja montażu

Katherm QK podłogowe kanały grzewcze

PDF (5,5 MB)

Katherm QK - Schematy elektryczne, regulacja KaControl

PDF (1,8 MB)

Katherm QK - Schematy elektryczne, regulacja elektromechaniczna

PDF (1,2 MB)

Katalogi techniczne

Konwektory podłogowe Katherm QK, QK nano

PDF (11,5 MB)

Deklaracje zgodności/Certyfikaty/Inne

Deklaracja zgodności UE konwektorów podłogowych Katherm

PDF (840 kB)
