Konwektory podłogowe

Katherm QL

System wyporowego nawiewu powietrza, do wentylacji wyporowej, bez przeciągów.

Przegląd

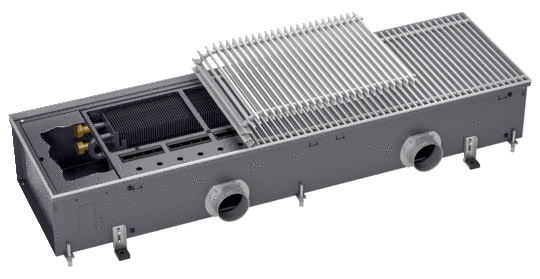

Konwektory podłogowe Katherm QL zapewniają wentylację pomieszczeń bez zbędnych zawirowań. Skutecznie dostarczają do pomieszczenia klimatyzowane, świeże powietrze w postaci powietrza wyporowego o niskim poziomie zawirowań.

Powietrze wyporowe wpływa do pomieszczenia z prędkością mniejszą niż 0,3 m/s i jest rozprowadzane w pomieszczeniu jako kanał powietrzny o niskim impulsie, nie powodując przeciągów i zapewniając maksymalny komfort.

Oprócz powietrza wyporowego ogrzane powietrze unosi się na szklanej fasadzie i skutecznie chroni ją przed spadkiem temperatury.

Dwie szerokości i dwie wysokości oraz pięć długości kanałów wystarczą, aby zapewnić optymalny komfort wykorzystania Katherm QL w projektach.

Dzięki rezygnacji z obracających się części, koszty inwestycji utrzymują się na niskim poziomie. Ponadto konserwacja jest bardzo łatwa.

Dostępne są rozwiązania projektowe do każdej możliwej geometrii pomieszczenia, z narożnikami, wersjami łukowymi, wycięciami pod filary, różnymi wariantami kratek i ramek okalających.

Przyłącze zaworu Eurokonus umożliwia szybką i łatwą instalację Katherm QL. Ponadto standardowo dostarczane są pomocnicze elementy montażowe i stabilne regulatory wysokości, które dodatkowo skracają czas montażu, a tym samym koszty.

Wysokowydajne konwektory miedziano-aluminiowe o dwóch szerokościach 70 i 100 mm i dwóch wysokościach 50 i 100 mm.

W trybie ogrzewania przez konwektor na fasadzie tworzy się strumień powietrza, który skutecznie zapobiega spadkowi temperatury na powierzchni okna i dostarcza ciepło do pomieszczenia. Wszystko to odbywa się z zachowaniem najwyższych wymagań dotyczących komfortowego przepływu powietrza.

Konstrukcja dla powietrza wyporowego składa się ze zintegrowanych zamontowanych mimośrodowo i regulowanych kierownic powietrznych, rzędu otworów i przegród zapewniających równomiernie ukierunkowany wylot powietrza wyporowego, bez zawirowań. Króćce powietrza doprowadzanego są umieszczone z boku na całej długości kanału.

Dzięki wielkopowierzchniowym nawiewnikom powietrza w podłodze powietrze źródłowe jest doprowadzane bez zawirowań i rozdzielane w pomieszczeniu z bardzo niskimi prędkościami.
