Sterowanie elektromechaniczne

W wersji elektromechanicznej wszystkie fabrycznie zamontowane elementy wykonawcze są okablowane na zacisku. Obejmuje to również akcesoria montowane fabrycznie, takie jak siłowniki zaworów i pompki kondensatu. Do montażu na miejscu są również dostępne odpowiednie zaciski nastawcze. Zintegrowane wentylatory EC mają płynną regulację obrotów za pomocą sygnału 0–10 V DC. Inteligentny układ elektroniczny silnika zainstalowany w wentylatorach stale monitoruje pracę i wykrywa potencjalne usterki silnika. W przypadku awarii wentylator wyłącza się automatycznie. Do obsługi urządzeń i sterowania nimi można wykorzystać dostępne na miejscu termostaty lub system automatyki budynku (BMS). Ponadto Kampmann oferuje szeroką gamę sterowników dostępnych jako akcesoria.

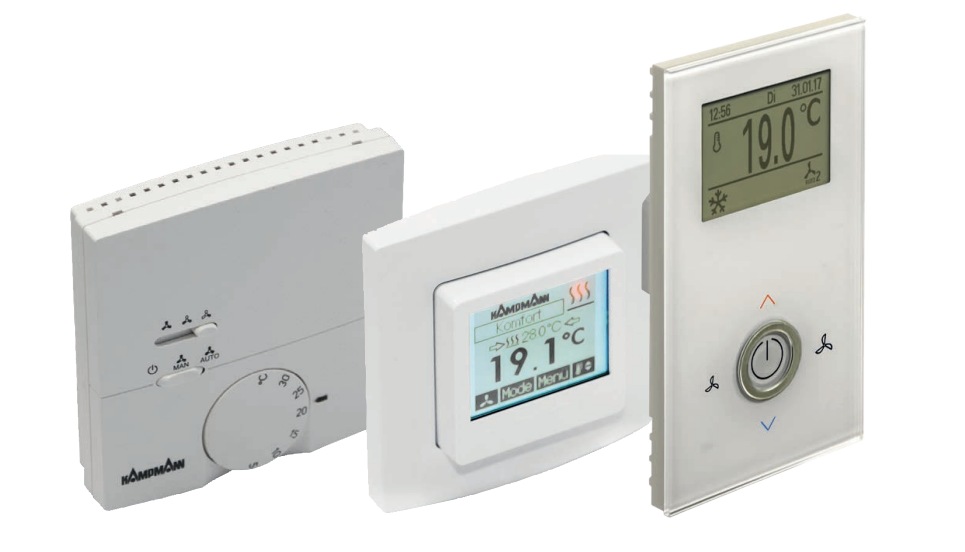

Elektromechaniczne sterowniki pomieszczeniowe

» wszystkie podstawowe funkcje związane z ogrzewaniem i chłodzeniem do rozwiązań 2- i 4-przewodowych

» dostępne różne wersje, np. wyposażone w:

wejście przełączające do trybu obniżania, czujnik obecności lub styk okienny
interfejs Modbus-RTU do sieci automatyzacji
zintegrowany wyłącznik czasowy
funkcje integracji z nowoczesnymi systemami podtynkowymi

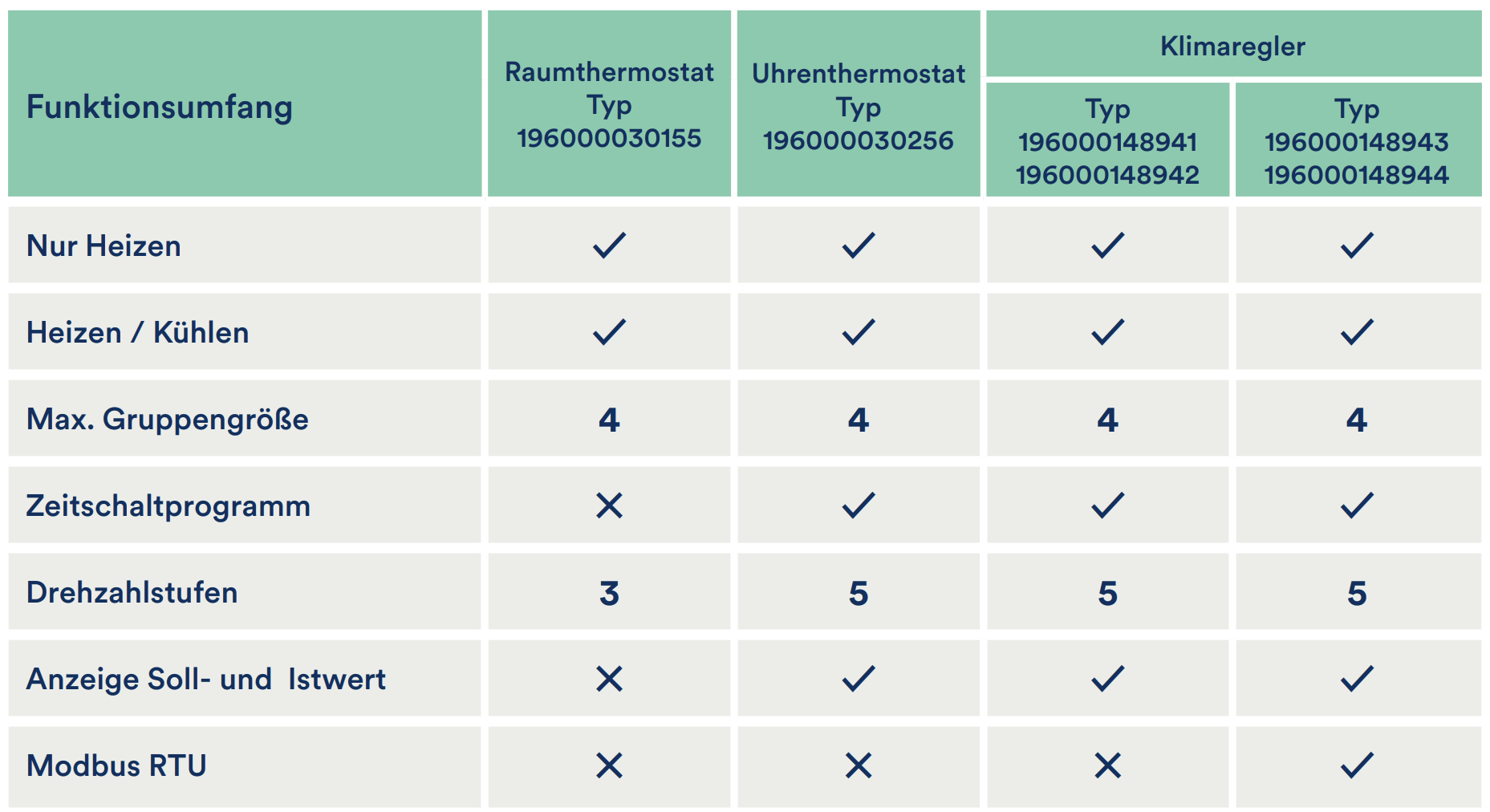

Zakres funkcji	Termostat pokojowy Typ 196000030155	Termostat zegarowy Typ 196000030256	Sterownik klimatyzacji Typ 196000148941 196000148942	Sterownik klimatyzacji Typ 196000148943 196000148944
Tylko ogrzewanie	✔	✔	✔	✔
Ogrzewanie/chłodzenie	✔	✔	✔	✔
Maks. wielkość grupy	4	4	4	4
Program czasowy	✖	✔	✔	✔
Stopnie prędkości obrotowej	3	5	5	5
Wyświetlanie wartości zadanej i rzeczywistej	✖	✔	✔	✔
Modbus RTU	✖	✖	✖	✔

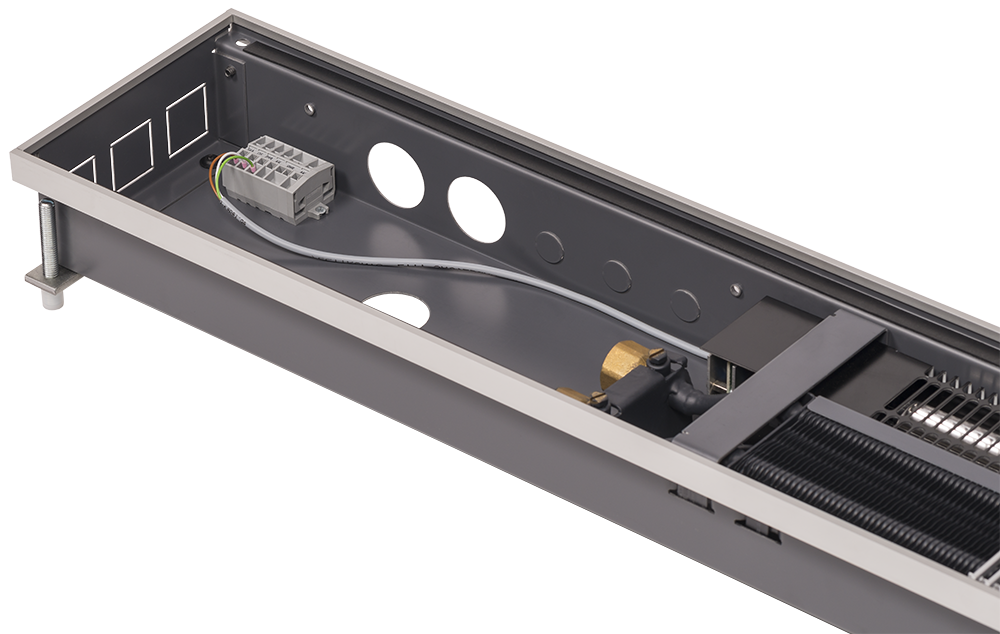

Przykład elektromechanicznego urządzenia Katherm Qk nano w wersji 24 V

> Napięcie zasilania 24 V DC

> Wysterowanie 0-10VDC

> Siłownik zaworu 24 VDC (otwieranie/zamykanie)

Przegląd naszych regulatorów

Elektromechaniczna technika sterowania i regulacji

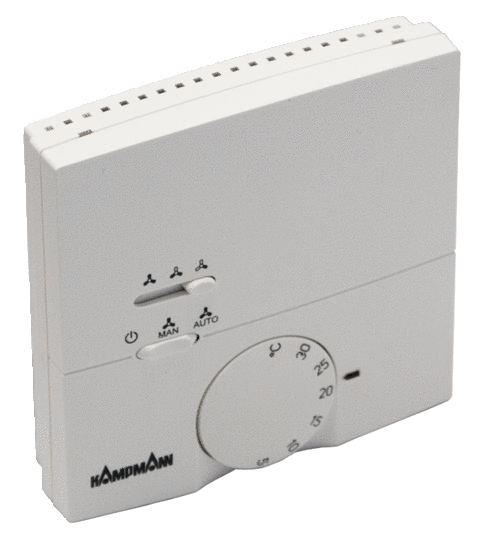

Termostat pokojowy

Ogrzewanie/chłodzenie, 2- i 4-przewodowe, 3-stopniowe. Tylko z zaworami/zestawami zaworowymi z siłownikiem, 230 V AC, otw./zam., z przełącznikiem WYŁ./ustawianie ręczne/automatyka wentylatora, montaż natynkowy, zakres ustawienia temperatury 5–30°C, kolor biały zbliżony do RAL 9010

🠖 Szczegóły

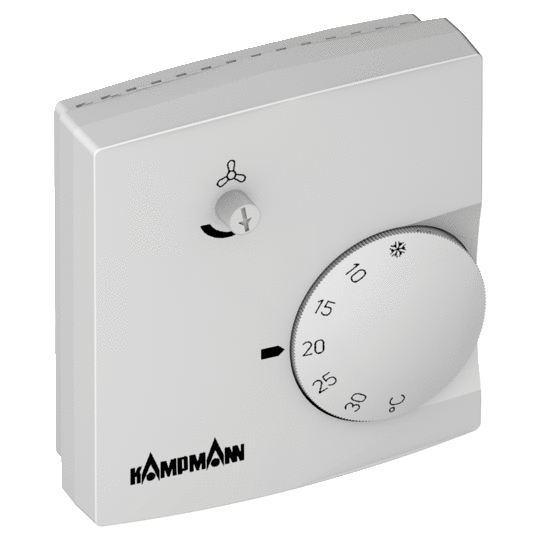

Termostat pokojowy

Z regulacją prędkości obrotowej, do bezstopniowego sterowania równoległego, 24 V DC, z odzyskiwaniem ciepła, ustawieniem temperatury pomieszczenia i wstępnym ustawieniem prędkości obrotowej za pomocą pokręteł, montaż natynkowy, stopień ochrony IP 30, zakres ustawień temperatury 5–30°C, kolor biały

🠖 Szczegóły

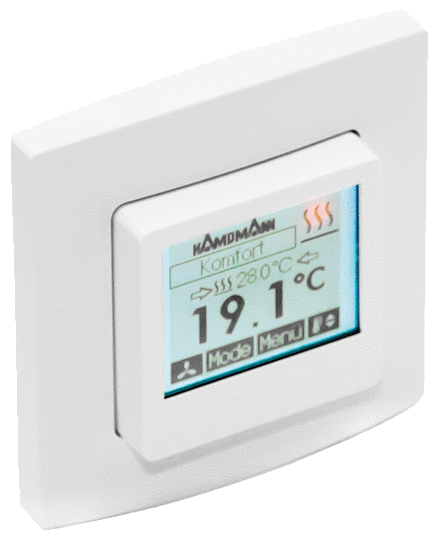

Termostat zegarowy

230 V AC, montaż podtynkowy, stopień ochrony IP 30, zakres ustawień temperatury 5–30°C, kolor biały

- Duży wyświetlacz z podświetleniem tła uruchamianym przyciskiem, do wskazywania wartości zadanej i rzeczywistej
- panel obsługi z czterema przyciskami do ustawiania programów dziennych i tygodniowych
- Funkcja „Party”
- Ochrona przeciwzamrożeniowa
- Wstępnie ustawione i dopasowywane programy czasowe z automatyczną zmianą na czas letni/zimowy
- Maks. dziewięć czasów przełączania na dzień, z tworzeniem bloków czasów przełączania

🠖 Szczegóły

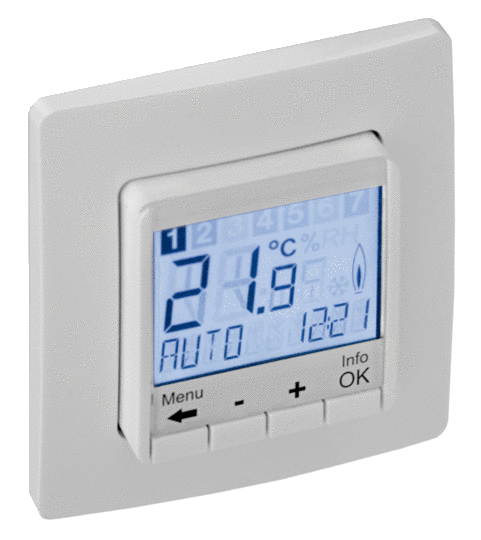

Termostat zegarowy

Ogrzewanie/chłodzenie, 2- i 4-przewodowe, 230 V AC, bezstopniowe, z panelem obsługowym LCD i zintegrowanym programem przełączania czasowego, 1 W, montaż podtynkowy, stopień ochrony IP 30, kolor biały zbliżony do RAL 9010

- Wyjście cyfrowe 230 V AC, 3 (0,5) A
- Wyjście analogowe 0-10V, 5 mA
- Tryb pracy Wył. z monitorowaniem ochrony przeciwzamrożeniowej pomieszczenia
- Funkcja ECO
- Wewnętrzny czujnik temperatury NTC
- Wyświetlacz z ustawianym podświetleniem
- Funkcja przesunięcia
- Blokada przed dziećmi

🠖 Szczegóły

Termostat zegarowy

Ogrzewanie/chłodzenie, 2- i 4-przewodowy, tylko w połączeniu z zaworami/zestawami zaworów, siłownik 24 V, otwieranie/zamykanie, bezstopniowe, z panelem obsługowym LCD i zintegrowanym programem czasowym, przełączanie ogrzewania/chłodzenia za pomocą zewnętrznego styku bezpotencjałowego (niskie napięcie), 1 W, montaż podtynkowy, stopień ochrony IP 30, kolor biały zbliżony do RAL 9010

- Wyjście cyfrowe 24 V AC/DC, 3(0,5)A
- Wyjście analogowe 0-10V, 5 mA
- Funkcja ECO
- Wewnętrzny czujnik temperatury NTC
- Wyświetlacz z ustawianym podświetleniem
- Funkcja przesunięcia
- Blokada przed dziećmi

🠖 Szczegóły

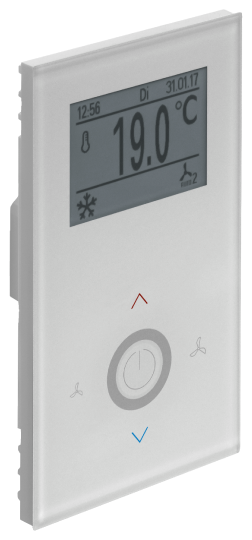

Regulator klimatyzacji

Ogrzewanie/chłodzenie, układ 2- i 4-przewodowy, bez Modbus, tylko z zaworami/zestawami zaworowymi, 230 V AC, otw./zam., bezstopniowe, z panelem obsługowym LCD i zintegrowanym programem czasowym, montaż natynkowy, kolor biały zbliżony do RAL 9010

- Wyświetlacz LCD 2,5 cala z automatycznym podświetleniem tła
- Zintegrowany czujnik temperatury w pomieszczeniu
- Chroniony hasłem poziom parametrów
- Do wyboru: automatyka wentylatora lub pięć ręcznie ustawianych poziomów
- Program sterujący z trzema kanałami czasowymi posiadającymi po cztery punkty zmiany programu
- Bez Modbus

🠖 Szczegóły

Regulator klimatyzacji

Ogrzewanie/chłodzenie, układ 2- i 4-przewodowy, bez Modbus, tylko z zaworami/zestawami zaworowymi, 230 V AC, otw./zam., bezstopniowe, z panelem obsługowym LCD i zintegrowanym programem czasowym, montaż natynkowy, kolor czarny zbliżony do RAL 9004

- Wyświetlacz LCD 2,5 cala z automatycznym podświetleniem tła
- Zintegrowany czujnik temperatury w pomieszczeniu
- Chroniony hasłem poziom parametrów
- Do wyboru: automatyka wentylatora lub pięć ręcznie ustawianych poziomów
- Program sterujący z trzema kanałami czasowymi posiadającymi po cztery punkty zmiany programu
- Bez Modbus

🠖 Szczegóły

Regulator klimatyzacji

Ogrzewanie/chłodzenie, układ 2- i 4-przewodowy, z Modbus, tylko z zaworami/zestawami zaworowymi, 230 V AC, otw./zam., bezstopniowe, z panelem obsługowym LCD i zintegrowanym programem czasowym, montaż natynkowy, kolor biały zbliżony do RAL 9010

- Wyświetlacz LCD 2,5 cala z automatycznym podświetleniem tła
- Zintegrowany czujnik temperatury w pomieszczeniu
- Chroniony hasłem poziom parametrów
- Do wyboru: automatyka wentylatora lub pięć ręcznie ustawianych poziomów
- Program sterujący z trzema kanałami czasowymi posiadającymi po cztery punkty zmiany programu
- Z Modbus
- Możliwość podłączenia do sieci przez interfejs szeregowy (Modbus RTU, maks. 32 urządzenia w sieci)

🠖 Szczegóły

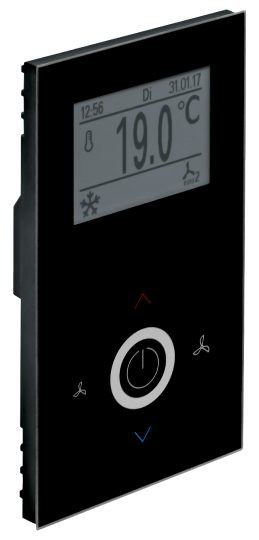

Regulator klimatyzacji

Ogrzewanie/chłodzenie, układ 2- i 4-przewodowy, z Modbus, tylko z zaworami/zestawami zaworowymi, 230 V AC, otw./zam., bezstopniowy, z panelem obsługowym LCD i zintegrowanym programem czasowym, montaż natynkowy, kolor czarny zbliżony do RAL 9004

- Wyświetlacz LCD 2,5 cala z automatycznym podświetleniem tła
- Zintegrowany czujnik temperatury w pomieszczeniu
- Chroniony hasłem poziom parametrów
- Do wyboru: automatyka wentylatora lub pięć ręcznie ustawianych poziomów
- Program sterujący z trzema kanałami czasowymi posiadającymi po cztery punkty zmiany programu
- Z Modbus
- Możliwość podłączenia do sieci przez interfejs szeregowy (Modbus RTU, maks. 32 urządzenia w sieci)

🠖 Szczegóły
