Aparaty grzewczo-wentylacyjne

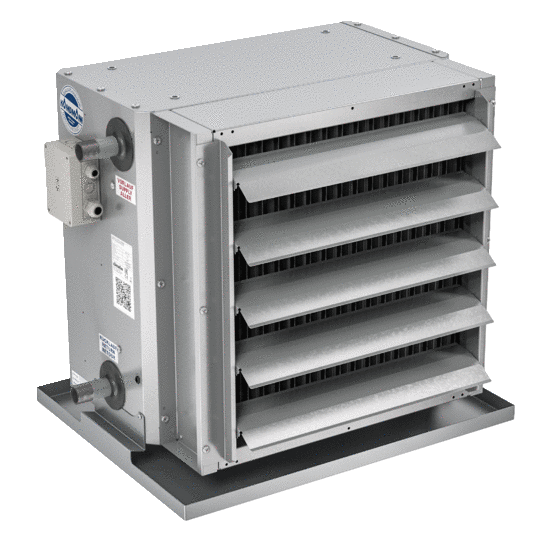

TOP C

Urządzenia ścienne i sufitowe, rozwiązanie zapewniające ciepłe powietrze w halach dla niemal wszystkich wymagań.

Przegląd

W przypadku hal produkcyjnych, w których obciążenie cieplne jest wywołane głównie ciepłem odpadowym maszyn, najlepszym wyborem będzie TOP C.

Klienci doceniają dodatkowy wysiłek. Jeśli jest to tak proste, tym lepiej. Dlaczego przy kolejnym zapytaniu w sprawie nagrzewnic powietrza nie zaoferować dodatkowo opcji chłodzenia?

Zainteresowanie chłodzeniem budynków rośnie także w przypadku klimatyzacji hal. W systemach opartych o agregat wody lodowej/pompy ciepła TOP C jest rozwiązaniem prostym i uniwersalnym: umożliwia zarówno odprowadzanie obciążenia ogrzewniczego, jak również obciążenia cieplnego układu chłodniczego.

Oszczędne wentylatory EC pozwalają na płynną regulację TOP C, aby kierować do wnętrza hali tylko taką moc, jaka rzeczywiście jest wymagana. Pozwala to również uniknąć niepotrzebnej emisji hałasu.

Jest to najbardziej elastyczny system klimatyzacji dla magazynów oraz hal produkcyjnych i sprzedażowych. Wspomaganie w postaci wentylatorów umożliwia błyskawiczne rozpoczęcie nagrzewania lub chłodzenia hali.

Samossąca, podłączona do lokalnego przewodu ciśnieniowego kondensatu, aż po króciec przyłączeniowy węża
Pompa działające na zasadzie elektromagnetycznej, energooszczędna i cicha, wysokość tłoczenia do 8 m
Podłączony, łatwo dostępny przełącznik pływakowy pod wanną kondensatu
Z zestykiem alarmowym, do analizy w miejscu montażu

Bezstopniowy wentylator cichy z łopatkami o profilu sierpowym, napędzany silnikiem EC (patrz rys.)
Wysoki współczynnik sprawności dzięki aerodynamicznej formie korpusu wirnika
Stopień ochrony silnika IP 54
Wyważanie na dwóch poziomach; klasa wyważenia G6, zgodnie z DIN ISO 1940 cz. 1
W piaście wentylatora wbudowany silnik o zewnętrznym wirniku
Spełnia wymogi dyrektywy (UE) 327/2011 („LOT 11”)
Opcjonalny 2-stopniowy wentylator ze skrzydłem szerokim z zabezpieczonym przed wybuchem silnikiem z wirnikiem zewnętrznym AC (IP 44)

Wymiennik ciepła miedziano-aluminiowy, wyjątkowo lekki, duża wydajność przy zachowaniu niewielkich wymiarów
Odpowiedni do niskotemperaturowych systemów ogrzewania oraz systemów z pompą ciepła
Rozdzielacz i kolektor wykonane ze stali
Nieodpowiedni do pary i oleju termalnego
Okrągłe rury miedziane z lamelami aluminiowymi podłączone na stałe za pośrednictwem złączy rurowych w celu ciągłego przekazywania ciepła
Nieodpowiednie do pomieszczeń z atmosferą o wysokiej zawartości pyłu lub oleju, w których wymagane jest intensywne oczyszczanie

Referencje

Capron GmbH, Neustadt

Czytaj dalej

Miejskie zakłady użyteczności, Traunreut

Czytaj dalej

Centrum kwalifikacji Volkswagen, Freising

Czytaj dalej

Market OBI, Hamburg-Bergedorf

Czytaj dalej

Hagebau Ziesak, Bochum

Czytaj dalej
