Konwektory podłogowe

Katherm ID

Ogrzewanie i chłodzenie z powietrzem indukcyjnym i świeżym.

Przegląd

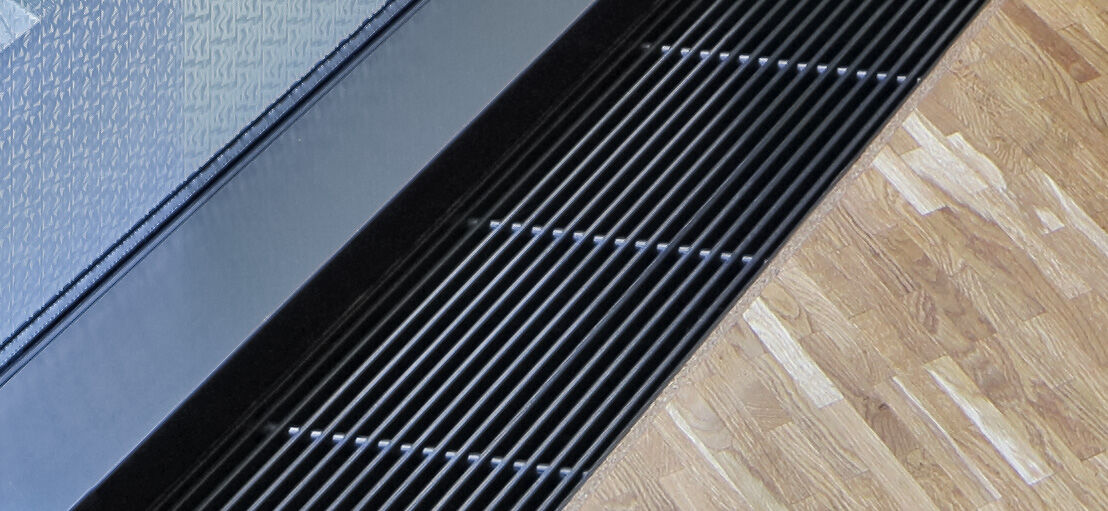

Katherm ID to konwektor podłogowy do zdecentralizowanego ogrzewania i chłodzenia oraz efektywnej wentylacji klimatyzowanym powietrzem pierwotnym w oparciu o zasadę indukcji. Główne obszary zastosowań to biura i sale konferencyjne. Katherm ID stanowi idealne rozwiązanie w połączeniu z systemami zwłocznymi, jak aktywacja betonowego rdzenia.

Kanały i przewody zasilające można zamontować w podłodze podwójnej lub podniesionej, aby zaoszczędzić miejsce. Umożliwia to lepsze wykorzystanie powierzchni pomieszczenia.

Szerokość kanału we wszystkich Katherm ID jest taka sama. Dostępne są dwie wysokości i pięć długości kanałów. System może być zaprojektowany jako 2- lub 4-rurowy. Przepływ powietrza pierwotnego można wybrać w 4 różnych stopniach, od niskiego do bardzo wysokiego.

Dysze o zoptymalizowanym przepływie dostarczają powietrze pierwotne do konwektora. Dysze są zoptymalizowane pod kątem szczególnie cichego przepływu powietrza. Jeśli wymagania ulegną zmianie, można je wymienić po zamontowaniu. Oznacza to, że strumienie objętości powietrza można dostosować do późniejszej zmiany sposobu użytkowania pomieszczenia.

Dzięki rezygnacji z obracających się części, koszty inwestycji utrzymują się na niskim poziomie. Ponadto konserwacja jest bardzo łatwa.

Dostępne są rozwiązania projektowe do każdej możliwej geometrii pomieszczenia, z narożnikami, wersjami łukowymi, wycięciami pod filary, różnymi wariantami kratek i ramek okalających.

Zastosowanie Katherm ID i wprowadzenie powietrza pierwotnego zapewnia świeży klimat wewnętrzny niezależnie od pory roku. Jednocześnie szklane fasady są ekranowane przed zimnem i ciepłem.

Przyłącze powietrza do wyboru: 1 lub 2 króćce powietrza nawiewanego, po stronie pomieszczenia

Opcjonalnie oferujemy zintegrowany regulator przepływu objętościowego, który zapewnia wyrównanie różnicy ciśnień.

Referencje

Wieżowiec ONZ „Kleiner Eugen”, Bonn

Czytaj dalej

Primulator, Łódź

Czytaj dalej

Revo w Monachium, Monachium

Czytaj dalej

Hotel Roomers, Baden-Baden

Czytaj dalej

Lotnisko w Genewie, Genewa

Czytaj dalej

Wybór produktów

Pliki do pobrania

Informacje o linii produktów

Przegląd produktów

PDF (8,9 MB)

Systemy podpodłogowe – Dla komfortowego klimatu w pomieszczeniu

PDF (4,2 MB)

Instrukcja montażu

Katherm ID, instrukcja skrócona

PDF (3,9 MB)

Deklaracje zgodności/Certyfikaty/Inne

Deklaracja zgodności UE Katherm NK, Katherm QL, Katherm ID

PDF (457 kB)
