Konwektory podłogowe

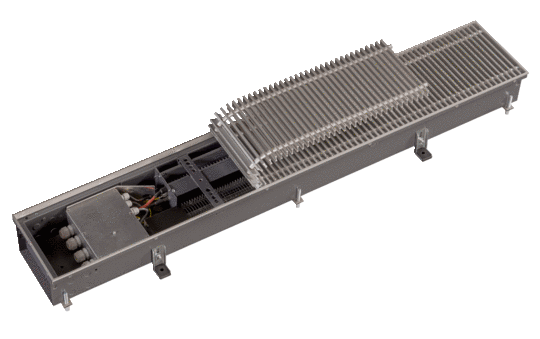

Katherm QE

Konwekcja wymuszona wentylatorem poprzecznym EC i grzałką elektryczną.

Przegląd

Katherm QE z nagrzewnicą elektryczną to idealne rozwiązanie do pomieszczeń z oknami sięgającymi od podłogi do sufitu, w których zastosowanie konwektora z ciepłą wodą z pompy ciepła nie jest możliwe lub jest nieopłacalne. Wysoka moc cieplna jest wspierana przez energooszczędny wentylator poprzeczny EC o niskim poziomie hałasu.

Zintegrowany łańcuch bezpieczeństwa składający się z termostatu bezpieczeństwa i bezpiecznika temperaturowego zapewnia bezpieczną pracę przy niskich temperaturach kratek w przypadku nieprawidłowego działania. Obwód bezpieczeństwa jest systemem 2-stopniowym (mechaniczny i elektryczny). W celu zapewnienia ochrony przed dotknięciem kanały są dodatkowo wyposażone w fabryczne mocowanie kratek.

Dostępne są kanały o szerokości (207 mm), wysokości (112 mm) i trzech długościach (825, 1250, 1700 mm). Można zaplanować również dodatkowe puste kanały w celu optymalnego dostosowania do indywidualnej architektury budynku.

Katherm QE są dostarczane jako prefabrykowane konwektory grzewcze na wysokości jastrychu. Oferujemy również odpowiednie kratki zwijane Optiline do każdej sytuacji montażowej. Ich dopełnieniem są dopasowane ramki okalające.

Bezstopniowa regulacja jest możliwa za pomocą termostatu pomieszczeniowego lub przez podłączenie do zewnętrznego systemu automatyki budynku (BMS).

Katherm QE spełnia wymogi obowiązujących norm bezpieczeństwa i posiada certyfikację CE i UL. Metrologiczne określenie charakterystyki mocy grzewczej i funkcji bezpieczeństwa, proporcjonalne do napięcia sterowniczego, przeprowadzono z uwzględnieniem obowiązujących norm.

Uwzględniamy wpływ naszych produktów na środowisko w ich całym cyklu życia – „cradle to cradle”! Rezultatem są dokumenty Environmental Product Declaration (EPD). EPD można bez problemów składać do wszystkich powszechnych systemów certyfikacji budynków, takich jak DGNB, BREEAM lub LEED. Są one dostępne w obszarze projektowania. Ponadto produkt jest zarejestrowany na platformie produktów budowlanych DGNB Navigator.

Ze stali nierdzewnej/aluminium-cynku z płynną regulacją mocy, grzałka i wentylator sterowane przez sygnał 0–10 V

Stopień ochrony IP 65
Fabrycznie podłączona grzałka z systemem regulacji mocy

Jako element zasłaniający przyłącza
Ze szczelinami wentylacyjnymi

Kratka Katherm QE służy jako ochrona przed dotknięciem. Jest przymocowana fabrycznie i można ją usunąć tylko za pomocą odpowiedniego narzędzia.

Z wbudowaną kratką ochronną pełniącą rolę elementu zabezpieczającego przed dotknięciem. Wentylator poprzeczny EC zapewnia równomierny przepływ powietrza przez grzałkę. Dzięki temu uzyskujemy wysokie moce cieplne przy niskiej emisji hałasu. Bezstopniowa regulacja prędkości obrotowej przez sygnał zewnętrzny 0–10 V, nadzór silnika ze zintegrowanym przetwarzaniem usterek.
