Sterowanie systemem w budynku
Specjaliści ds. automatyzacji z firmy Kampmann znajdą odpowiednie rozwiązanie do każdego projektu i zoptymalizują system pod kątem konkretnego zastosowania. Wsparcie rozpoczyna się już na etapie przygotowywania oferty: definiujemy system tak, aby dokładnie spełniał Twoje wymagania. Oprócz topologii sieci tworzone są również rysunki projektowe wymagane do skonfigurowania sieci komunikacyjnej, takie jak plany ułożenia przewodów, schematy obwodów i listy parametrów.
Sterownik systemowy KaControl MC

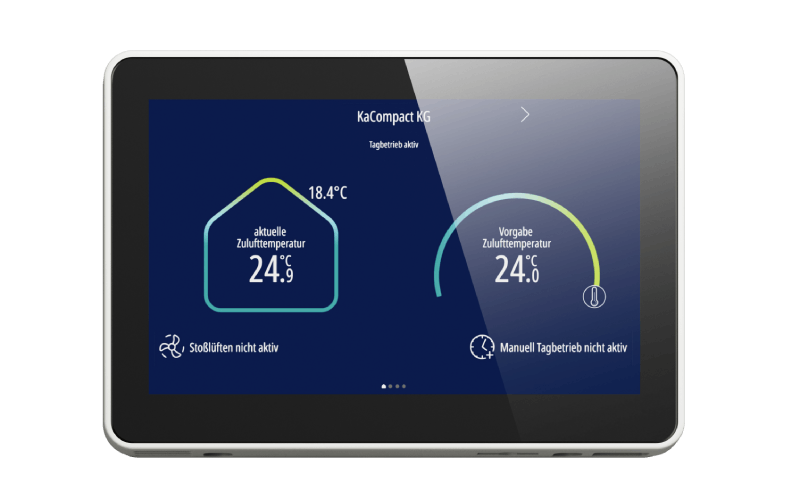

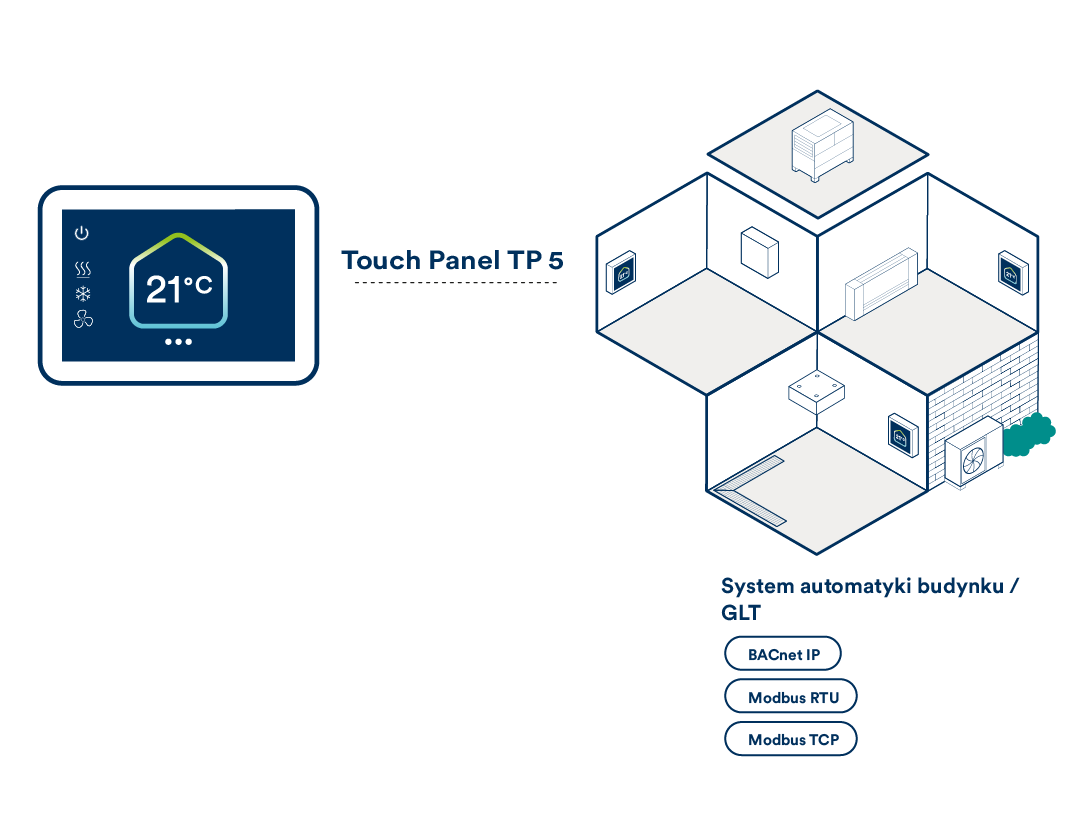

Sterownik systemowy KaControl MC składa się z obudowy IP54 ze zintegrowanym panelem dotykowym TP 5 i pozwala na znaczną rozbudowę możliwości systemu. Za pomocą protokołu Modbus TCPmożna podłączyć do 25 pomieszczeń lub grup do 10 urządzeń każda, co umożliwia na przykład centralne sterowanie programami czasowymi i wartościami zadanymi. Możliwe jest również sterowanie źródłami ciepła i różnymi obwodami hydraulicznymi.
Sterowanie zintegrowane ze sterownikiem systemowym zapewnia również możliwość obsługi instalacji wentylacyjnej. Identyczne sterowanie jest stosowane również bezpośrednio w KaCompact KG, przy zachowaniu pełnego zakresu funkcji sterownika systemowego.
Dzięki możliwości zastosowania zewnętrznego pilota wszystkimi ustawieniami można sterować bezpośrednio za pomocą sterownika systemowego, ale także z dowolnego miejsca. Wszystkie funkcje obsługowe są dostępne na pilocie. Oczywiście dostępny jest również Webserver.
Struktura systemu sterownika systemowego

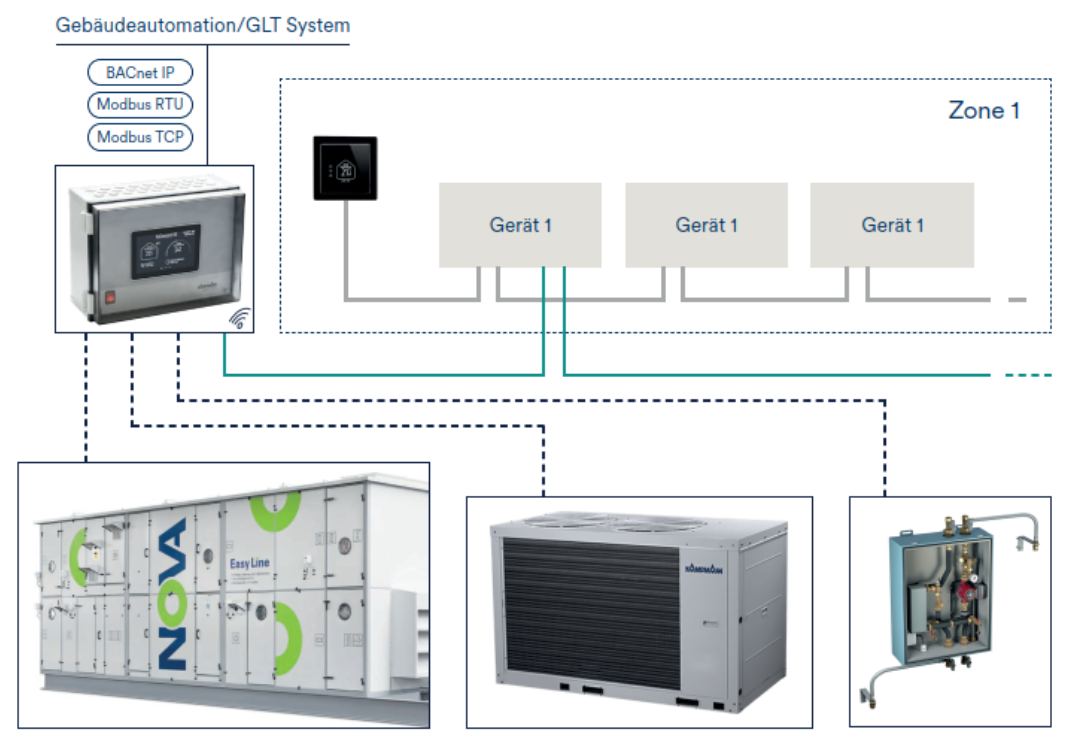

Schemat pokazuje, w jaki sposób sterownik systemowy bezpośrednio steruje dowolnie zaplanowaną instalacją wentylacyjną, pompą ciepła i układem hydraulicznym. Strefy regulacji są również sterowane przez Modbus TCP za pomocą sterownika systemowego
Poniższy schemat przedstawia budowę KaCompact KG ze zintegrowanym sterowaniem KaControl MC. Sterowanie to w pełni przejmuje zadania oddzielnego sterownika systemowego. Decydującą zaletą tej konfiguracji jest to, że nie jest wymagany zewnętrzny sterownik systemowy. Wszystkie funkcje sterowania i regulacji są już zintegrowane w KaCompact KG. Dzięki temu wszystkie funkcje są bezpośrednio dostępne bez konieczności instalowania dodatkowego sprzętu lub umieszczania zewnętrznych elementów sterujących.

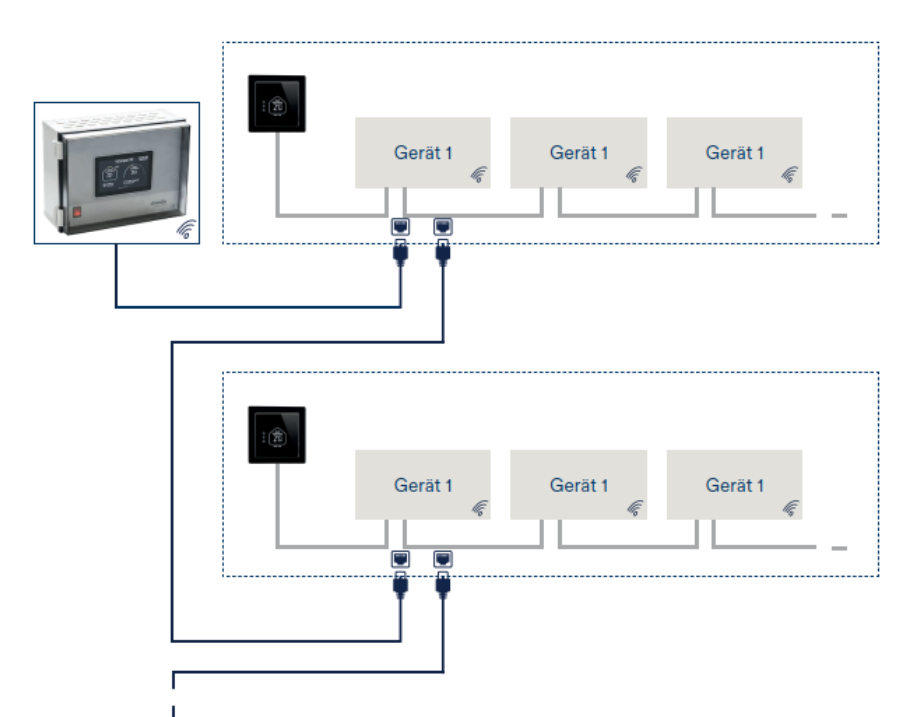

Poniższy schemat pokazuje, w jaki sposób za pomocą Modbus TCP można bezproblemowo połączyć nawet 25 grup. Dzięki zintegrowanemu przełącznikowi możliwe jest stworzenie bezpośredniej i wydajnej struktury liniowej; w ten sposób komunikacja danych odbywa się zgodnie z zasadą magistrali.
