Aparaty grzewczo-wentylacyjne

TOP C

Nr artykułu: 153001473056M1

Dostosuj wartości szybko i łatwo do swoich wymagań za pomocą rozwijanych list.

Cena netto

21.465,00 zł

plus 23% VAT

Przegląd

System sterowania KaControl MC umożliwiający obsługę za pomocą oddzielnego panelu dotykowego TP 2"
Sterowanie zbiorcze maks. dziesięcioma urządzeniami w pomieszczeniu przy pomocy fabrycznej magistrali CAN (do 100 m)
Sterowana zgodnie z zapotrzebowaniem automatyki wentylatora lub opcjonalne ręczne sterowanie wentylatora
Dowolnie konfigurowalne wejścia wielofunkcyjne, które można wykorzystać na przykład do rejestrowania temperatury, zestyków okiennych, czujników obecności, czytników kart itp.
Zintegrowany Webserver (Wi-Fi lub LAN) ułatwiający uruchomienie, parametryzację, ocenę danych trendów itp. przy pomocy laptopa lub urządzenia mobilnego

Samossąca, podłączona do lokalnego przewodu ciśnieniowego kondensatu, aż po króciec przyłączeniowy węża
Pompa działające na zasadzie elektromagnetycznej, energooszczędna i cicha, wysokość tłoczenia do 8 m
Podłączony, łatwo dostępny przełącznik pływakowy pod wanną kondensatu
Z zestykiem alarmowym, do analizy w miejscu montażu

Wymiennik ciepła miedziano-aluminiowy, wyjątkowo lekki, duża wydajność przy zachowaniu niewielkich wymiarów
Odpowiedni do niskotemperaturowych systemów ogrzewania oraz systemów z pompą ciepła
Rozdzielacz i kolektor wykonane ze stali
Nieodpowiedni do pary i oleju termalnego
Okrągłe rury miedziane z lamelami aluminiowymi podłączone na stałe za pośrednictwem złączy rurowych w celu ciągłego przekazywania ciepła
Nieodpowiednie do pomieszczeń z atmosferą o wysokiej zawartości pyłu lub oleju, w których wymagane jest intensywne oczyszczanie

Bezstopniowy cichy wentylator z łopatkami o profilu sierpowym, napędzany silnikiem EC (patrz rys.)
Wysoki współczynnik sprawności dzięki aerodynamicznej formie korpusu wirnika
Stopień ochrony silnika IP 54
Wg DIN ISO 21940-11 dla danej kategorii wentylatora, wyważony wg ISO 14694, silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
Silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
Spełnia wymogi dyrektywy (UE) 327/2011 („LOT 11”)

Obliczenie mocy

Akcesoria

Akcesoria regulacyjne KaControl MC

Touch Panel TP 2

Wyświetlacz dotykowy z przejrzystymi wizualizacjami, Czarna ramka ekranu i biała obudowa, 24 V, Sterownik pomieszczeniowy do montażu w puszce podtynkowej, z dowolnie wybieranymi ramkami 55 x 55 mm, Stopień ochrony IP 20, wykonany z Szkło i PVC

Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl MC1 i MC2

Nr artykułu: 196003311101

Cena netto

1.121,00 zł

plus 23% VAT

Szczegóły

Touch Panel TP 2 Industrie

Panel dotykowy TP 2 natynkowy KaControl MC, 24 V, 24 V Sterownik pomieszczeniowy, zamontowany w obudowie ściennej IP 65 z przezroczystą pokrywą, 0,75 W, Natynkowy, Stopień ochrony IP 65, Kolor RAL 7035 szary, wykonany z ABS, poliwęglan, Typ 3314101

Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl MC1 i MC2

Nr artykułu: 196003314101

Cena netto

2.741,00 zł

plus 23% VAT

Szczegóły

Licencja Modbus TCP fabrycznie

Licencja na aktywację interfejsu Modbus TCP fabrycznie, Sprzęt do korzystania z interfejsu zainstalowany i aktywowany

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361103

Cena netto

563,00 zł

plus 23% VAT

Szczegóły

Licencja Modbus RTU fabrycznie

Licencja na aktywację interfejsu Modbus RTU fabrycznie, Sprzęt do korzystania z interfejsu zainstalowany i aktywowany

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361102

Cena netto

405,00 zł

plus 23% VAT

Szczegóły

Licencja BACnet/IP fabrycznie

Licencja na aktywację interfejsu BACnet/IP fabrycznie, Sprzęt do korzystania z interfejsu zainstalowany i aktywowany

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361104

Cena netto

1.917,00 zł

plus 23% VAT

Szczegóły

Licencja KNX fabrycznie

Licencja na aktywację interfejsu KNX fabrycznie, Sprzęt do korzystania z interfejsu zainstalowany i aktywowany

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361101

Cena netto

1.305,00 zł

plus 23% VAT

Szczegóły

Licencja Modbus TCP po dostawie

Licencja na aktywację interfejsu Modbus TCP po dostawie, Sprzęt zawsze zamontowany i gotowy do instalacji we wszystkich urządzeniach z KaControl MC

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361203

Cena netto

563,00 zł

plus 23% VAT

Szczegóły

Licencja Modbus RTU po dostawie

Licencja na aktywację interfejsu Modbus RTU po dostawie, Sprzęt zawsze zamontowany i gotowy do instalacji we wszystkich urządzeniach z KaControl MC

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361202

Cena netto

405,00 zł

plus 23% VAT

Szczegóły

Licencja BACnet/IP po dostawie

Licencja na aktywację interfejsu BACnet/IP po dostawie, Sprzęt zawsze zamontowany i gotowy do instalacji we wszystkich urządzeniach z KaControl MC

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361204

Cena netto

1.917,00 zł

plus 23% VAT

Szczegóły

Licencja KNX po dostawie

Licencja na aktywację interfejsu KNX po dostawie, Sprzęt zawsze zamontowany i gotowy do instalacji we wszystkich urządzeniach z KaControl MC

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003361201

Cena netto

1.305,00 zł

plus 23% VAT

Szczegóły

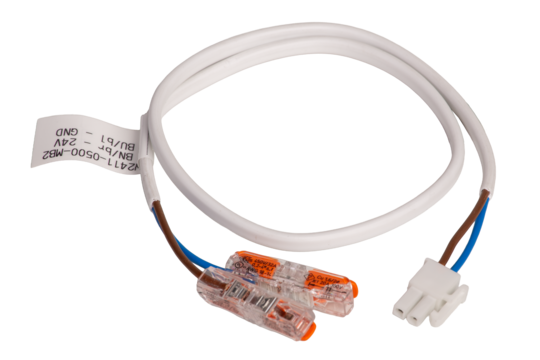

kabel przejściowy

24 V, do podłączania istniejących 2-punktowych siłowników zaworowych, Wewnętrzne, Stopień ochrony IP 20, Długość kabla 500 mm, Typ 3305225

Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl MC1

Nr artykułu: 196003305225

Cena netto

162,00 zł

plus 23% VAT

Szczegóły

Obudowa natynkowa

komplet z ramką osłonową, Natynkowy, Kolor RAL 9010 czysta biel, połysk, wykonany z tworzywa termoplastycznego, Typ 3304111

Pasuje do: Touch Panel TP 2

Nr artykułu: 196003304111

Cena netto

266,00 zł

plus 23% VAT

Szczegóły

Obudowa natynkowa

komplet z ramką osłonową, Natynkowy, Kolor RAL 9005 czarny głęboki, mat – jedwabisty mat, wykonany z tworzywa termoplastycznego, Typ 3304112

Pasuje do: Touch Panel TP 2

Nr artykułu: 196003304112

Cena netto

356,00 zł

plus 23% VAT

Szczegóły

Czujnik temperatury pomieszczenia

do rejestrowania temperatury w pomieszczeniu, Natynkowy, Stopień ochrony IP 20, Kolor RAL 9010 czysta biel, wykonany z poliwęglanu, Typ 3321111

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003321111

Cena netto

261,00 zł

plus 23% VAT

Szczegóły

Czujnik temperatury pomieszczenia

do rejestrowania temperatury w pomieszczeniu, Natynkowy, Stopień ochrony IP 65, Kolor RAL 9010 czysta biel, wykonany z poliwęglanu, Typ 3321121

Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC

Nr artykułu: 196003321121

Cena netto

261,00 zł

plus 23% VAT

Szczegóły

Zestawy zaworów

Zestaw zaworu 2-drogowego

jako dolna część zaworu w formie przelotowej, Przyłącze 1 1/2'', Współczynnik KVS 10 m³/h, Typ 31913

Pasuje do: wszystkie nagrzewnice powietrza

Nr artykułu: 153000031913

Cena netto

1.170,00 zł

plus 23% VAT

Szczegóły

Regulacyjny zawór odcinający

z elementem redukcyjnym 1 1/4 cala x 1 1/2 cala zewn./wewn., do automatycznej regulacji natężenia przepływu i temperatury, Współczynnik KVS 8,4 m³/h, Typ 31952

Pasuje do: Wielkość 6 - 8, TOP i Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 600 l/h, maks. wielkość przepływu 4800 l/h, DN 32

Nr artykułu: 153000031952

Cena netto

1.904,00 zł

plus 23% VAT

Szczegóły

Siłowniki zaworów, dostarczony oddzielnie

Siłownik zaworu

Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy MB2 3m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54 Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu

Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl MC1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień

Nr artykułu: 1960TS3P24050010B

Cena netto

293,00 zł

plus 23% VAT

Szczegóły

Zawory

zestaw odcinający do nagrzewnicy powietrza, wersja kątowa

Przyłącze 1 1/2'', Maks. ciśnienie robocze 10 bar, Typ 37976

Pasuje do: Wielkość 7

Nr artykułu: 198000037976

Cena netto

2.007,00 zł

plus 23% VAT

Szczegóły

zestaw odcinający do nagrzewnicy powietrza, wersja przelotowa

Przyłącze 1 1/2'', Maks. ciśnienie robocze 10 bar, Typ 37977

Pasuje do: Wielkość 7

Nr artykułu: 198000037977

Cena netto

1.814,00 zł

plus 23% VAT

Szczegóły

Wyloty powietrza

akcesoria wpływające na obliczenia

Żaluzja kierująca

dwurzędowa, do urządzeń ściennych i sufitowych

Pasuje do: Wielkość 7

Nr artykułu: 198000037002

Cena netto

1.242,00 zł

plus 23% VAT

Szczegóły

Żaluzja kierująca indukcyjna
akcesoria wpływające na obliczenia

przeznaczona zwłaszcza do urządzeń ściennych, do urządzeń sufitowych w halach o wysokości powyżej 4,0 m

Pasuje do: Wielkość 7

Nr artykułu: 198000037101

Cena netto

1.359,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Konsole

Konsole ścienne

tylko powietrze obiegowe, z blachy stalowej cynkowanej metodą Sendzimira do montażu ściennego, kompletny zestaw
Nagrzewnice TIP oraz TOP mogą być montowane w pozycji stojącej lub wiszącej.
Cena za 1 kompletny zestaw

Pasuje do: Wielkość 7

Nr artykułu: 198000037044

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Konsole sufitowo-ścienne

do montażu sufitowego lub ściennego, składa się z 2 wielokrotnie zagiętych wsporników z otworami podłużnymi i śrubami
Cena za 1 kompletny zestaw

Pasuje do: Wielkość 7

Nr artykułu: 198000037049

Cena netto

774,00 zł

plus 23% VAT

Szczegóły

Pliki do pobrania

Informacje o linii produktów

Przegląd produktów

PDF (9 MB)

Broszura o nagrzewnicach powietrza

PDF (3,1 MB)

Deklaracje zgodności/Certyfikaty/Inne

Deklaracja zgodności UE, nagrzewnica powietrza

PDF (369 kB)

Karta charakterystyki ErP 1253-2014 nagrzewnica powietrza TOP

PDF (241 kB)

Instrukcja montażu

Podręcznik systemu KaControl MC

PDF (4,6 MB)

KaControl MC - Multi Connect

PDF (1,3 MB)

Aparaty grzewczo-wentylacyjne TOP

PDF (7,8 MB)

Katalogi techniczne

KaControl MC - Multi Connect

PDF (2,2 MB)

Aparaty grzewczo-wentylacyjne TOP

PDF (17,5 MB)

Rysunki techniczne

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [Inch]

DWG (507 kB)

Schematy okablowania

TOP / TOP C, wariant regulacji KaControl MC

PDF (1,1 MB)
