Aparaty grzewczo-wentylacyjne
Ultra
Nr artykułu:
154000962056M1
Cena netto
17.280,00 zł
plus 23% VAT
Przegląd
• System sterowania KaControl MC umożliwiający obsługę za pomocą oddzielnego panelu dotykowego TP 2"
• Sterowanie zbiorcze maks. dziesięcioma urządzeniami w pomieszczeniu przy pomocy fabrycznej magistrali CAN (do 100 m)
• Sterowana zgodnie z zapotrzebowaniem automatyka wentylatora lub opcjonalne ręczne sterowanie wentylatora
• Dowolnie konfigurowalne wejścia wielofunkcyjne, które można wykorzystać na przykład do rejestrowania temperatury, zestyków okiennych, czujników obecności, czytników kart itp.
• Zintegrowany Webserver (Wi-Fi lub LAN) ułatwiający uruchomienie, parametryzację, ocenę danych trendów itp. przy pomocy laptopa lub urządzenia mobilnego
- Bezstopniowy wentylator cichy z łopatkami o profilu sierpowym, napędzany silnikiem EC (patrz rys.)
- Wysoki współczynnik sprawności dzięki aerodynamicznej formie korpusu wirnika
- Stopień ochrony silnika IP 54
- Wg DIN ISO 21940-11 dla danej kategorii wentylatora, wyważony wg ISO 14694, silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
- Silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
- Spełnia wymogi dyrektywy (UE) 327/2011 („LOT 11”)
- Ogrzewanie: wersja niskotemperaturowa do pracy z czynnikami grzewczymi o niewielkiej temperaturze
- Chłodzenie: Najwyższa możliwa moc chłodnicze również przy suchym chłodzeniu dzięki okrągłemu wymiennikowi ciepła o dużej powierzchni
Wyjątkowa energooszczędność komponentu w systemie hybrydowym: Nagrzewnica Ultra reguluje temperaturę w sposób zdecentralizowany, natomiast niewielkie urządzenie do wentylacji pomieszczeń odpowiada za centralną wentylację i odzysk ciepła. Ogranicza to koszty eksploatacji, ponieważ wszystkie komponenty pracują tylko w zależności od wykrytego zapotrzebowania. Już podczas inwestycji i montażu można czerpać korzyści ze zmniejszonego rozmiaru tego urządzenia do wentylacji pomieszczeń.
- Łatwy dostęp dzięki szybkiemu mocowaniu nakrętką wtykaną i przyrządowi do pozycjonowania
- Położona zewnętrznie studzienka zbiorcza umożliwia wygodną kontrolę wzrokową przez kratkę wydmuchową
- Łatwy dostęp do przełącznika pływakowego – bez konieczności demontażu pokrywy dna i wanny kondensatu
- Energooszczędna pompa kondensatu – teraz jeszcze wydajniejsza i cichsza – o wysokości tłoczenia do 8 m
- Kontrolowany spust wody resztkowej na potrzeby konserwacji – króciec wylewowy w studzience zbiorczej
- Obudowa z pokrywą dna, którą można łatwo zdjąć w celu konserwacji
Powietrze wypływa z sześciu pól wydmuchu i jest kierowane przez lamele kierujące. Lamele te można dzięki rozmieszczeniu w siatce regulować w sześciu ustawieniach.
Obliczenie mocy
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 2,23E+02 | 3,23E+02 | 2,29E+01 | -7,80E+01 |
| GWP - Fossil kg CO2 eq | 2,21E+02 | 3,23E+02 | 2,29E+01 | -7,71E+01 |
| GWP – biogenne kg CO2 eq | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| GWP - Luluc kg CO2 eq | 1,29E+00 | 6,69E-01 | 2,15E-04 | -8,44E-01 |
| ODP kg CFC-11 eq | 3,22E-06 | 3,43E-06 | 1,48E-08 | -1,18E-06 |
| AP mol H+ eq | 2,63E+00 | 7,11E-01 | 4,84E-03 | -5,49E-01 |
| EP – woda słodka kg P eq | 1,56E-02 | 4,65E-02 | 1,46E-05 | -4,01E-03 |
| EP – woda morska kg P eq | 2,33E-01 | 1,36E-01 | 4,80E-03 | -5,72E-02 |
| EP – na lądzie mol N eq | 2,85E+00 | 1,58E+00 | 2,09E-02 | -6,79E-01 |
| POCP kg NMVOC | 1,01E+00 | 5,13E-01 | 7,16E-03 | -2,66E-01 |
| ADPE kg Sb eq | 2,73E-02 | 1,37E-03 | 1,76E-06 | -2,97E-03 |
| ADPF MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| WDP m³ depriv. | -2,63E+01 | 1,63E+01 | 3,48E-01 | -8,11E+00 |
| GWP-GHG kg CO2 eq | 2,23E+02 | 3,25E+02 | 2,47E+01 | -7,82E+01 |
| PM disease inc. | 1,34E-05 | 3,06E-06 | 6,22E-08 | -5,01E-06 |
| IR kBq U-235 eq | 2,97E+02 | 1,88E+01 | 7,77E-03 | -3,58E+00 |
| ETP - FW CTUe | 4,37E+03 | 1,26E+03 | 1,46E+02 | -2,64E+03 |
| HTP - C CTUh | 3,95E-06 | 8,20E-07 | 5,33E-09 | -9,13E-06 |
| HTP - NC CTUh | 2,12E-05 | 2,41E-06 | 4,33E-08 | -3,47E-06 |
| SQP - | 1,21E+03 | 8,67E+02 | 1,23E+01 | -1,68E+02 |
| PERE MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PENRE MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| SM kg | 4,08E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | -2,54E+01 | 1,61E+01 | 3,60E-01 | -8,52E+00 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 3,24E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 8,14E+00 | 0,00E+00 | 2,39E+01 | 0,00E+00 |
| MER kg | 4,06E+00 | 0,00E+00 | 7,36E+00 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 5,17E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 1,38E+02 |
Akcesoria
Akcesoria regulacyjne KaControl MC
Touch Panel TP 2
24 V, Stopień ochrony IP 20
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Nr artykułu:
196003311101
Cena netto
1.121,00 zł
plus 23% VAT

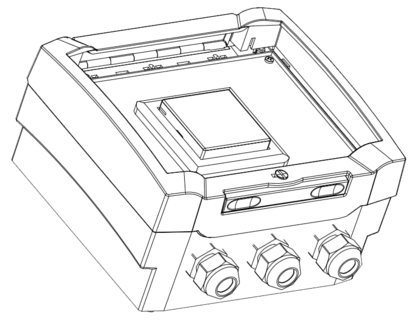

Touch Panel TP 2 Industrie
24 V, 24 V 0,75 W, Natynkowy, Stopień ochrony IP 65, Kolor RAL 7035 szary, wykonany z ABS, poliwęglan, Typ 3314101
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Nr artykułu:
196003314101
Cena netto
2.741,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361103
Cena netto
563,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361102
Cena netto
405,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361104
Cena netto
1.917,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361101
Cena netto
1.305,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361203
Cena netto
563,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361202
Cena netto
405,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361204
Cena netto
1.917,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361201
Cena netto
1.305,00 zł
plus 23% VAT
kabel przejściowy
24 V, do podłączania istniejących 2-punktowych siłowników zaworowych, Wewnętrzne, Stopień ochrony IP 20, Długość kabla 500 mm, Typ 3305225
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1
Nr artykułu:
196003305225
Cena netto
162,00 zł
plus 23% VAT
Obudowa natynkowa
komplet z ramką osłonową, Natynkowy, Kolor RAL 9010 czysta biel, połysk, wykonany z Tworzywo termoplastyczne, Typ 3304111
Pasuje do: Touch Panel TP 2
Pasuje do: Touch Panel TP 2
Nr artykułu:
196003304111
Cena netto
266,00 zł
plus 23% VAT
Obudowa natynkowa
komplet z ramką osłonową, Natynkowy, Kolor RAL 9005 czarny głęboki, mat – jedwabisty mat, wykonany z Tworzywo termoplastyczne, Typ 3304112
Pasuje do: Touch Panel TP 2
Pasuje do: Touch Panel TP 2
Nr artykułu:
196003304112
Cena netto
356,00 zł
plus 23% VAT
Czujnik temperatury pomieszczenia
do rejestrowania temperatury w pomieszczeniu, Natynkowy, Stopień ochrony IP 20, Kolor RAL 9010 czysta biel, wykonany z Polycarbonat, Typ 3321111
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003321111
Cena netto
261,00 zł
plus 23% VAT

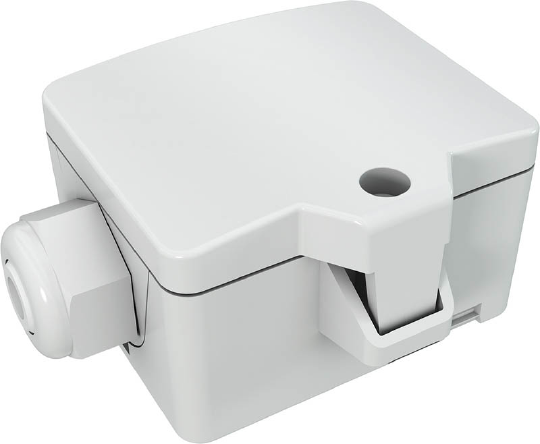

Czujnik temperatury pomieszczenia
do rejestrowania temperatury w pomieszczeniu, Natynkowy, Stopień ochrony IP 65, Kolor RAL 9010 czysta biel, wykonany z Polycarbonat, Typ 3321121
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003321121
Cena netto
261,00 zł
plus 23% VAT
Zestawy zaworów
Zestaw zaworu 2-drogowego
jako dolna część zaworu w formie przelotowej, Przyłącze 1'', Współczynnik KVS 3,3 m³/h, Typ 31911
Pasuje do: wszystkie nagrzewnice powietrza
Pasuje do: wszystkie nagrzewnice powietrza
Nr artykułu:
153000031911
Cena netto
437,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 3,1 m³/h, Typ 31950
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Nr artykułu:
153000031950
Cena netto
842,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 4,1 m³/h, Typ 31951
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Nr artykułu:
153000031951
Cena netto
1.305,00 zł
plus 23% VAT
Siłowniki zaworów, dostarczony
Zestaw siłownika zaworu
Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy MB2 1,5m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu
Nr artykułu:
1960TS8P24050010B
Cena netto
293,00 zł
plus 23% VAT
Wyłącznik serwisowy
Wyłącznik serwisowy
Umożliwia wyłączenie z eksploatacji poszczególnych urządzeń jednego zespołu załączającego poprzez odłączanie napięcia; styki termiczne są wyprzedzająco mostkowane i z opóźnieniem rozwierane po stronie silnika, co umożliwia bezprzerwową pracę innych urządzeń., EC, Stopień ochrony IP 65, 25 A, Dostarczany oddzielnie, Typ 30160
Pasuje do: wszystkie aparaty grzewczo-wentylacyjne/kurtyny powietrzne, silnik EC
Pasuje do: wszystkie aparaty grzewczo-wentylacyjne/kurtyny powietrzne, silnik EC
Nr artykułu:
196000030160
Cena netto
464,00 zł
plus 23% VAT
Filtr
akcesoria wpływające na obliczenia
Nasadka filtracyjna powietrza obiegowego
akcesoria wpływające na obliczenia
do bezpośredniego montażu w urządzeniach recyrkulacyjnych od strony zasysania, Filtr ISO Coarse 45% (G3)
Brak możliwości zastosowania w urządzeniach podsufitowych!
Pasuje do: Wielkość 96
Brak możliwości zastosowania w urządzeniach podsufitowych!
Pasuje do: Wielkość 96
Nr artykułu:
154000066050
Cena netto
446,00 zł
plus 23% VAT
Maskownica/kratka wlotu powietrza
Kratka wlotu powietrza obiegowego
Wymiary rastra 625 x 625 mm, lakierowany proszkowo, Kolor RAL 9016 biały beskidzki
Pasuje do: Wielkość 73 - 96
Pasuje do: Wielkość 73 - 96
Nr artykułu:
154000060988
Cena netto
3.038,00 zł
plus 23% VAT
Osprzęt do montażu w sufitach podwieszanych, w akustycznych sufitach modułowych
akcesoria wpływające na obliczenia
Rama przyłączeniowa
akcesoria wpływające na obliczenia
kwadratowy, jako przejście z Ultra na dalszy system kanałowy, ocynkowane w procesie Sendzimira
Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm
Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm
Nr artykułu:
198000066002
Cena netto
599,00 zł
plus 23% VAT
Kształtka redukcyjna 90 stopni
akcesoria wpływające na obliczenia
przedłużone, przejście z kwadratowego na prostokątne, ocynkowane w procesie Sendzimira
Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm
Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm
Nr artykułu:
198000066104
Cena netto
1.544,00 zł
plus 23% VAT
Kolanko zasysania powietrza 90 stopni
akcesoria wpływające na obliczenia
z kratką wlotu powietrza, możliwość zamocowania panelu filtracyjnego, filtr ISO Coarse 45% (G3), prostokątny, Filtr ISO Coarse 45% (G3)
Pasuje do: Wielkość 85 - 96, Wymiary rastra 625 x 625 mm
Pasuje do: Wielkość 85 - 96, Wymiary rastra 625 x 625 mm
Nr artykułu:
198000060105
Cena netto
2.903,00 zł
plus 23% VAT
Kolanko zasysania powietrza 90 stopni z przełącznikiem różnicy ciśnienia
akcesoria wpływające na obliczenia
z kratką zasysania, wkładem filtracyjnym i presostatem do monitorowania filtra, prostokątny, Filtr ISO Coarse 45% (G3)
Pasuje do: Wielkość 85 - 96
Pasuje do: Wielkość 85 - 96
Nr artykułu:
198000060105D0
Cena netto
4.271,00 zł
plus 23% VAT
Panel filtracyjny
akcesoria wpływające na obliczenia
w komplecie z filtrem, Filtr ISO Coarse 45% (G3)
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.
Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.
Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne
Nr artykułu:
198000060126
Cena netto
900,00 zł
plus 23% VAT
Filtr zamienny
wkład filtracyjny, Filtr ISO Coarse 45% (G3), 1 zestaw = 5 Stück
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.
Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.
Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne
Nr artykułu:
198000060127
Cena netto
297,00 zł
plus 23% VAT
Inne kolory
Dopłata za wybrany kolor RAL
Stopień połysku: mat
Cena za urządzenie.
Pasuje do: Ultra Aparaty grzewczo-wentylacyjne
Cena za urządzenie.
Pasuje do: Ultra Aparaty grzewczo-wentylacyjne
Nr artykułu:
154007010022
Cena netto
3.704,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(17,3 MB)
Broszura o nagrzewnicach powietrza
PDF
(2,2 MB)
Deklaracje zgodności/Certyfikaty/Inne
Deklaracja zgodności UE, nagrzewnica powietrza
PDF
(369 kB)
EPD Ultra size 96
PDF
(1,3 MB)
EPD Ultra size 85
PDF
(1,3 MB)
EPD Ultra size 84
PDF
(1,3 MB)
EPD Ultra size 73
PDF
(1,3 MB)
Karta charakterystyki ErP 1253-2014 nagrzewnica powietrza Ultra
PDF
(237 kB)
Cyfrowa baza danych EPD Ultra BG 96
Katalogi techniczne
KaControl MC - Multi Connect
PDF
(2,2 MB)
Aparaty grzewczo-wentylacyjne Ultra
PDF
(7,5 MB)
Instrukcja montażu
KaControl MC - Multi Connect
PDF
(1,3 MB)
Aparaty grzewczo-wentylacyjne Ultra
PDF
(4,9 MB)
Aparaty grzewczo-wentylacyjne Ultra
PDF
(2,1 MB)
Dane BIM (Building Information Modeling)
Dane BIM Kampmann Group
Schematy okablowania
Powerkon LT, wariant regulacji KaControl MC
PDF
(1,1 MB)
