Aparaty grzewczo-wentylacyjne

Ultra

Nr artykułu: 154000962058

Dostosuj wartości szybko i łatwo do swoich wymagań za pomocą rozwijanych list.

Cena netto

15.120,00 zł

plus 23% VAT

Przegląd

Bezstopniowy wentylator cichy z łopatkami o profilu sierpowym, napędzany silnikiem EC (patrz rys.)
Wysoki współczynnik sprawności dzięki aerodynamicznej formie korpusu wirnika
Stopień ochrony silnika IP 54
Wg DIN ISO 21940-11 dla danej kategorii wentylatora, wyważony wg ISO 14694, silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
Silnik o zewnętrznym wirniku wbudowany w piaście wentylatora
Spełnia wymogi dyrektywy (UE) 327/2011 („LOT 11”)

Ogrzewanie: wersja niskotemperaturowa do pracy z czynnikami grzewczymi o niewielkiej temperaturze
Chłodzenie: Najwyższa możliwa moc chłodnicze również przy suchym chłodzeniu dzięki okrągłemu wymiennikowi ciepła o dużej powierzchni

Wyjątkowa energooszczędność komponentu w systemie hybrydowym: Nagrzewnica Ultra reguluje temperaturę w sposób zdecentralizowany, natomiast niewielkie urządzenie do wentylacji pomieszczeń odpowiada za centralną wentylację i odzysk ciepła. Ogranicza to koszty eksploatacji, ponieważ wszystkie komponenty pracują tylko w zależności od wykrytego zapotrzebowania. Już podczas inwestycji i montażu można czerpać korzyści ze zmniejszonego rozmiaru tego urządzenia do wentylacji pomieszczeń.

Łatwy dostęp dzięki szybkiemu mocowaniu nakrętką wtykaną i przyrządowi do pozycjonowania
Położona zewnętrznie studzienka zbiorcza umożliwia wygodną kontrolę wzrokową przez kratkę wydmuchową
Łatwy dostęp do przełącznika pływakowego – bez konieczności demontażu pokrywy dna i wanny kondensatu
Energooszczędna pompa kondensatu – teraz jeszcze wydajniejsza i cichsza – o wysokości tłoczenia do 8 m
Kontrolowany spust wody resztkowej na potrzeby konserwacji – króciec wylewowy w studzience zbiorczej

Obudowa z pokrywą dna, którą można łatwo zdjąć w celu konserwacji

Powietrze wypływa z sześciu pól wydmuchu i jest kierowane przez lamele kierujące. Lamele te można dzięki rozmieszczeniu w siatce regulować w sześciu ustawieniach.

Obliczenie mocy

Akcesoria

Akcesoria regulacyjne elektromechaniczne 230 V

Termostat pokojowy

ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922

Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory

Nr artykułu: 196000030155

Cena netto

1.179,00 zł

plus 23% VAT

Szczegóły

Termostat zegarowy

ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922

Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory

Nr artykułu: 196000030256

Cena netto

1.872,00 zł

plus 23% VAT

Szczegóły

Nastawnik obrotów

można wstępnie ustawić bezstopniową pracę wentylatora w zakresie 0-100%, Włączanie/wyłączanie przez termostat pokojowy, montaż natynkowy, stopień ochrony IP 54, montaż podtynkowy, stopień ochrony IP 44, 230 V AC, 0-100%, Natynkowy, Stopień ochrony IP 54, Kolor biały alpejski podobny do RAL 9010, ze plastikowy, Typ 30510

Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory

Nr artykułu: 196000030510

Cena netto

977,00 zł

plus 23% VAT

Szczegóły

Elektroniczny nastawnik obrotów

Regulacja sterowana mikroprocesorowo z wbudowanym cyfrowym zegarem sterującym, z programem dziennym, nocnym i tygodniowym, bezstopniowa praca wentylatora od 0 do 100%, do wyboru – ręcznie lub automatycznie, 0 – 10 V DC, powietrze obiegowe, 230 V AC, Klasa ochrony I, Stopień ochrony IP 40, z czujnikiem IP 66, Typ 30515

Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory

Nr artykułu: 196000030515

Cena netto

2.849,00 zł

plus 23% VAT

Szczegóły

Termostaty

Termostat pokojowy

z recyrkulacją termiczną, 230 V AC, Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30055

Pasuje do: Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030055

Cena netto

293,00 zł

plus 23% VAT

Szczegóły

Termostat przemysłowy

z wartością zadaną ustawianą za pomocą narzędzia,, z wartością zadaną ustawianą za pomocą narzędzia,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 5 - 30 °C, Typ 30058

Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030058

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Termostat przemysłowy

z wartością zadaną ustawianą za pomocą pokrętła,, z wartością zadaną ustawianą za pomocą pokrętła,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 40 °C, Typ 30059

Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030059

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Termostat zegarowy

ze zintegrowanym cyfrowym programatorem zegarowym, z programem dziennym, nocnym i tygodniowym oraz ustawianym obniżeniem nocnym temperatury, Stopień ochrony IP 20, Zakres regulacji temperatury 5 - 40 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30056

Pasuje do: Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030056

Cena netto

2.327,00 zł

plus 23% VAT

Szczegóły

Zawory

Termoelektryczny zawór odcinający

jako dolna część zaworu przelotowego, z termoelektrycznym siłownikiem nastawczym 230 V / 50 Hz, 230 V AC, Przyłącze 1'' Współczynnik KVS 3,3 m³/h, Maks. ciśnienie robocze 10 bar, Typ 30911

Pasuje do: wszystkie nagrzewnice powietrza

Nr artykułu: 196000030911

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Regulacyjny zawór odcinający

do automatycznej regulacji natężenia przepływu i temperatury, 230 V AC, Przyłącze 1'' Współczynnik KVS 3,1 m³/h, Maks. ciśnienie robocze 25 bar, Typ 30950

Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20

Nr artykułu: 196000030950

Cena netto

1.134,00 zł

plus 23% VAT

Szczegóły

Regulacyjny zawór odcinający

do automatycznej regulacji natężenia przepływu i temperatury, 230 V AC, Przyłącze 1'' Współczynnik KVS 4,1 m³/h, Maks. ciśnienie robocze 25 bar, Typ 30951

Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25

Nr artykułu: 196000030951

Cena netto

1.598,00 zł

plus 23% VAT

Szczegóły

Wyłącznik serwisowy

Umożliwia wyłączenie z eksploatacji poszczególnych urządzeń jednego zespołu załączającego poprzez odłączanie napięcia; styki termiczne są wyprzedzająco mostkowane i z opóźnieniem rozwierane po stronie silnika, co umożliwia bezprzerwową pracę innych urządzeń., EC, Stopień ochrony IP 65, 25 A, Dostarczany oddzielnie, Typ 30160

Pasuje do: wszystkie aparaty grzewczo-wentylacyjne/kurtyny powietrzne, silnik EC

Nr artykułu: 196000030160

Cena netto

464,00 zł

plus 23% VAT

Szczegóły

Filtr

akcesoria wpływające na obliczenia

Nasadka filtracyjna powietrza obiegowego
akcesoria wpływające na obliczenia

do bezpośredniego montażu w urządzeniach recyrkulacyjnych od strony zasysania, Filtr ISO Coarse 45% (G3)
Brak możliwości zastosowania w urządzeniach podsufitowych!

Pasuje do: Wielkość 96

Nr artykułu: 154000066050

Cena netto

446,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Maskownica/kratka wlotu powietrza

Kratka wlotu powietrza obiegowego

Wymiary rastra 625 x 625 mm, lakierowany proszkowo, Kolor RAL 9016 biały beskidzki

Pasuje do: Wielkość 73 - 96

Nr artykułu: 154000060988

Cena netto

3.038,00 zł

plus 23% VAT

Szczegóły

Osprzęt do montażu w sufitach podwieszanych, w akustycznych sufitach modułowych

akcesoria wpływające na obliczenia

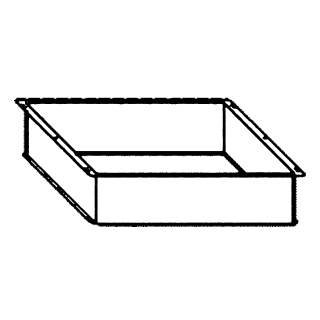

Rama przyłączeniowa
akcesoria wpływające na obliczenia

kwadratowy, jako przejście z Ultra na dalszy system kanałowy, ocynkowane w procesie Sendzimira

Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm

Nr artykułu: 198000066002

Cena netto

599,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

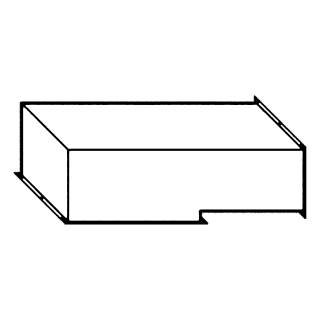

Kształtka redukcyjna 90 stopni
akcesoria wpływające na obliczenia

przedłużone, przejście z kwadratowego na prostokątne, ocynkowane w procesie Sendzimira

Pasuje do: Wielkość 96, Wymiary rastra 625 x 625 mm

Nr artykułu: 198000066104

Cena netto

1.544,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Kolanko zasysania powietrza 90 stopni
akcesoria wpływające na obliczenia

z kratką wlotu powietrza, możliwość zamocowania panelu filtracyjnego, filtr ISO Coarse 45% (G3), prostokątny, Filtr ISO Coarse 45% (G3)

Pasuje do: Wielkość 85 - 96, Wymiary rastra 625 x 625 mm

Nr artykułu: 198000060105

Cena netto

2.903,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Kolanko zasysania powietrza 90 stopni z przełącznikiem różnicy ciśnienia
akcesoria wpływające na obliczenia

z kratką zasysania, wkładem filtracyjnym i presostatem do monitorowania filtra, prostokątny, Filtr ISO Coarse 45% (G3)

Pasuje do: Wielkość 85 - 96

Nr artykułu: 198000060105D0

Cena netto

4.271,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Panel filtracyjny
akcesoria wpływające na obliczenia

w komplecie z filtrem, Filtr ISO Coarse 45% (G3)
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.

Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne

Nr artykułu: 198000060126

Cena netto

900,00 zł

plus 23% VAT

Szczegóły

dodać do obliczeń

Filtr zamienny

wkład filtracyjny, Filtr ISO Coarse 45% (G3), 1 zestaw = 5 Stück
Do jednostek powietrza mieszanego: 60117, 60118 i 60205.

Pasuje do: Wielkość 85 - 96, Ultra Aparaty grzewczo-wentylacyjne

Nr artykułu: 198000060127

Cena netto

297,00 zł

plus 23% VAT

Szczegóły

Inne kolory

Dopłata za wybrany kolor RAL

Stopień połysku: mat
Cena za urządzenie.

Pasuje do: Ultra Aparaty grzewczo-wentylacyjne

Nr artykułu: 154007010022

Cena netto

3.704,00 zł

plus 23% VAT

Szczegóły

Pliki do pobrania

Informacje o linii produktów

Przegląd produktów

PDF (17,3 MB)

Broszura o nagrzewnicach powietrza

PDF (2,2 MB)

Deklaracje zgodności/Certyfikaty/Inne

Deklaracja zgodności UE, nagrzewnica powietrza

PDF (369 kB)

EPD Ultra size 96

PDF (1,3 MB)

EPD Ultra size 85

PDF (1,3 MB)

EPD Ultra size 84

PDF (1,3 MB)

EPD Ultra size 73

PDF (1,3 MB)

Karta charakterystyki ErP 1253-2014 nagrzewnica powietrza Ultra

PDF (237 kB)

Cyfrowa baza danych EPD

Instrukcja montażu

KaControl do Airblock KG

PDF (34,1 MB)

Aparaty grzewczo-wentylacyjne Ultra

PDF (4,9 MB)

Aparaty grzewczo-wentylacyjne Ultra

PDF (2,1 MB)

Katalogi techniczne

Aparaty grzewczo-wentylacyjne Ultra

PDF (7,5 MB)

Dane BIM (Building Information Modeling)

Dane BIM Kampmann Group

Schematy okablowania

Ultra, wariant regulacji elektromechaniczny
