Konwektory podłogowe
Katherm QK
Nr artykułu:
142411131239M1
Cena netto
12.177,00 zł
plus 23% VAT
Przegląd
• System sterowania KaControl MC umożliwiający obsługę za pomocą oddzielnego panelu dotykowego TP 2"
• Sterowanie zbiorcze maks. dziesięcioma urządzeniami w pomieszczeniu przy pomocy fabrycznej magistrali CAN (do 100 m)
• Sterowana zgodnie z zapotrzebowaniem automatyka wentylatora lub opcjonalne ręczne sterowanie wentylatora
• Dowolnie konfigurowalne wejścia wielofunkcyjne, które można wykorzystać na przykład do rejestrowania temperatury, zestyków okiennych, czujników obecności, czytników kart itp.
• Zintegrowany Webserver (Wi-Fi lub LAN) ułatwiający uruchomienie, parametryzację, ocenę danych trendów itp. przy pomocy laptopa lub urządzenia mobilnego
Długie wentylatory zainstalowane w Katherm QK zapewniają równomierny przepływ powietrza przez konwektor. Zapewnia to również większy komfort i ukierunkowany wylot powietrza z kanału.
- Do szybkiego podłączenia, oszczędza czas przeznaczony na montaż
- Opcjonalne zawory (akcesoria)
- Szybka i bezpieczna instalacja elektryczna
- Krótszy czas montażu
- Do wariantów sterowania: KaControl, -C1 i regulacja elektromechaniczna 230 V, -00
- Z zasilaczem 230/24 V
- Zdejmowany element czołowy do łatwego łączenia kanałów
- Jako element zasłaniający wnętrze i chroniący przed zabrudzeniem
- Ze sprawdzonego połączenia miedzi i aluminium
- Optymalnie dostosowany do przepływu powietrza i oddawania ciepła
- Powlekany w kolorze grafitowoszarym
Przez moduł powietrza nawiewanego Katherm (długość 400 mm) można wprowadzać do pomieszczeń przygotowane powietrze.
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą PN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą PN EN ISO 3744 (w komorze bezechowej lub zgodnie z normą PN EN ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 5,37E+01 | 4,38E+00 | 1,79E+00 | -2,14E+01 |
| GWP - Fossil kg CO2 eq | 5,43E+01 | 3,93E+00 | 1,79E+00 | -2,12E+01 |
| GWP – biogenne kg CO2 eq | -1,17E+00 | 4,25E-01 | 7,15E-04 | -1,62E-02 |
| GWP - Luluc kg CO2 eq | 6,94E-01 | 2,14E-02 | 9,28E-05 | -1,76E-01 |
| ODP kg CFC-11 eq | 4,63E-06 | 2,77E-07 | 3,69E-08 | -1,49E-06 |
| AP mol H+ eq | 5,10E-01 | 3,14E-02 | 7,49E-04 | -2,57E-01 |
| EP – woda słodka kg P eq | 4,40E-02 | 2,18E-03 | 2,41E-05 | -2,18E-02 |
| EP – woda morska kg P eq | 1,03E-01 | 8,35E-03 | 2,55E-04 | -2,40E-02 |
| EP – na lądzie mol N eq | 6,22E-01 | 4,41E-02 | 2,67E-03 | -2,74E-01 |
| POCP kg NMVOC | 1,84E-01 | 1,06E-02 | 6,41E-04 | -8,10E-02 |
| ADPE kg Sb eq | 5,80E-03 | 4,68E-04 | 5,90E-07 | -4,13E-03 |
| ADPF MJ | 7,45E+02 | 9,47E+01 | 1,86E+00 | -2,65E+02 |
| WDP m³ depriv. | 1,29E+01 | 6,60E-01 | 5,63E-02 | -3,74E+00 |
| GWP-GHG kg CO2 eq | 5,33E+01 | 3,90E+00 | 1,79E+00 | -2,06E+01 |
| PM disease inc. | 3,87E-06 | 1,21E-07 | 1,15E-08 | -1,53E-06 |
| IR kBq U-235 eq | 9,75E+00 | 3,17E+00 | 1,09E-02 | -2,45E+00 |
| ETP - FW CTUe | 3,10E+03 | 2,21E+02 | 7,75E+00 | -1,81E+03 |
| HTP - C CTUh | 2,44E-07 | 6,88E-09 | 2,85E-10 | -1,11E-07 |
| HTP - NC CTUh | 4,69E-06 | 2,93E-07 | 4,07E-09 | -2,79E-06 |
| SQP - | 3,97E+02 | 4,63E+01 | 2,64E+00 | -1,03E+02 |
| PERE MJ | 2,12E+02 | 1,81E+01 | 6,32E-02 | -5,35E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 2,12E+02 | 1,81E+01 | 6,32E-02 | -5,35E+01 |
| PENRE MJ | 7,45E+02 | 9,47E+01 | 1,86E+00 | -2,65E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 7,45E+02 | 9,47E+01 | 1,86E+00 | -2,65E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 3,68E-01 | 4,19E-02 | 1,80E-03 | -1,32E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 2,55E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 7,75E+00 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 6,34E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Akcesoria
Akcesoria regulacyjne KaControl MC

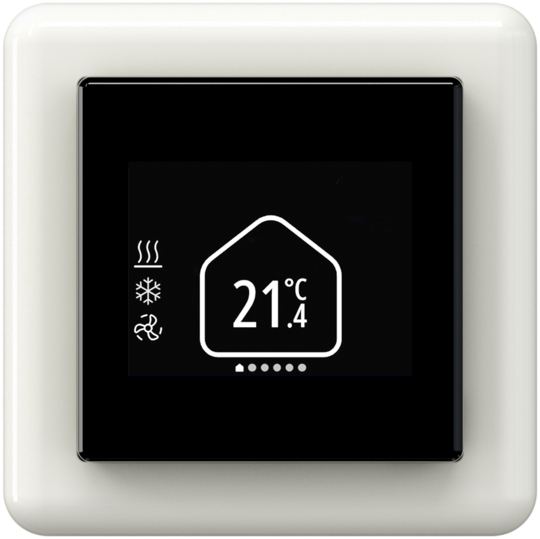

Touch Panel TP 2
24 V, Stopień ochrony IP 20
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl -MC1, -MC2
Nr artykułu:
196003311101
Cena netto
1.121,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361103
Cena netto
563,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361102
Cena netto
405,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361104
Cena netto
1.917,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361101
Cena netto
1.305,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361203
Cena netto
563,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361202
Cena netto
405,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361204
Cena netto
1.917,00 zł
plus 23% VAT
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003361201
Cena netto
1.305,00 zł
plus 23% VAT

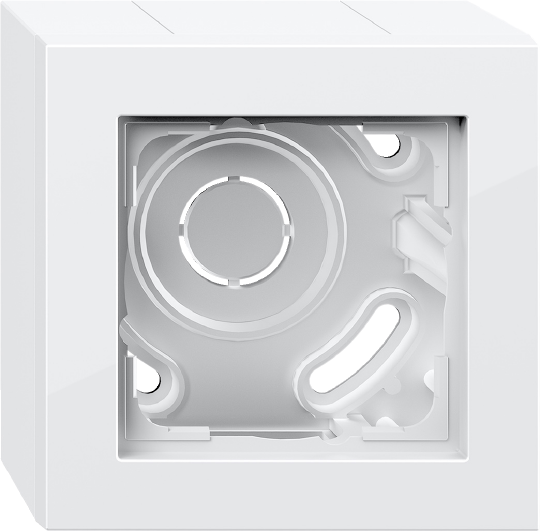

Obudowa natynkowa
komplet z ramką osłonową, Natynkowy, Kolor RAL 9010 czysta biel, połysk, ze Tworzywo termoplastyczne, Typ 3304111
Pasuje do: Touch Panel TP 2
Pasuje do: Touch Panel TP 2
Nr artykułu:
196003304111
Cena netto
266,00 zł
plus 23% VAT

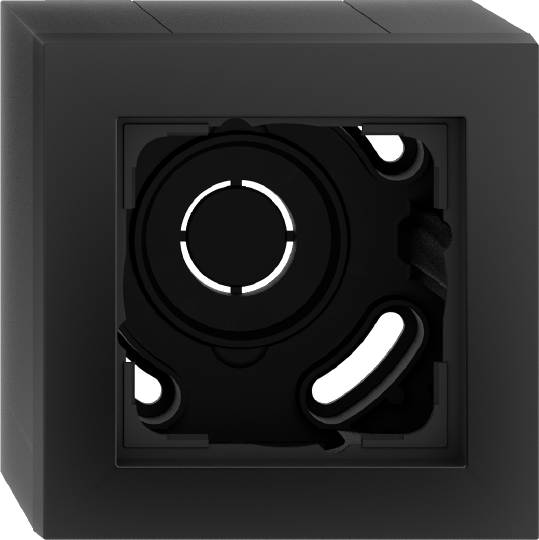

Obudowa natynkowa
komplet z ramką osłonową, Natynkowy, Kolor RAL 9005 czarny głęboki, mat – jedwabisty mat, ze Tworzywo termoplastyczne, Typ 3304112
Pasuje do: Touch Panel TP 2
Pasuje do: Touch Panel TP 2
Nr artykułu:
196003304112
Cena netto
356,00 zł
plus 23% VAT

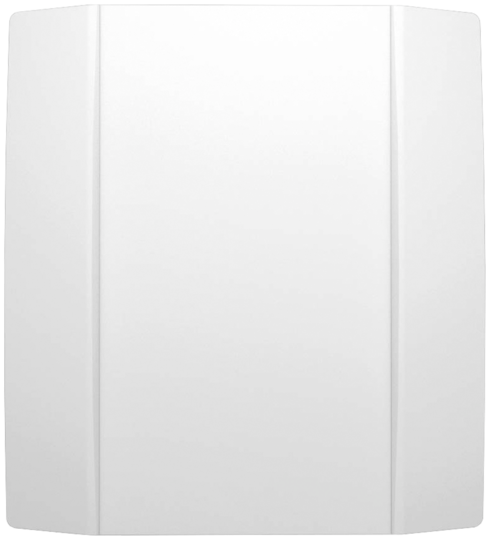

Czujnik temperatury pomieszczenia
do rejestrowania temperatury w pomieszczeniu, Natynkowy, Stopień ochrony IP 20, Kolor RAL 9010 czysta biel, ze Polycarbonat, Typ 3321111
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Pasuje do: wszystkie urządzenia z wariantem regulacji KaControl MC
Nr artykułu:
196003321111
Cena netto
261,00 zł
plus 23% VAT
Zestawy zaworów
Zestaw zaworów
2-rurowy, zawiera 1 ustawioną fabrycznie część dolną zaworu w formie przelotowej, 1 przelotowy śrubunek powrotny, odcinający, Siłownik termoelektryczny 24 V, Przyłącze 1/2''
Pasuje do: Katherm QK, Katherm QK Konwektory podłogowe
Pasuje do: Katherm QK, Katherm QK Konwektory podłogowe
Nr artykułu:
194000142110
Cena netto
459,00 zł
plus 23% VAT
Siłowniki zaworów

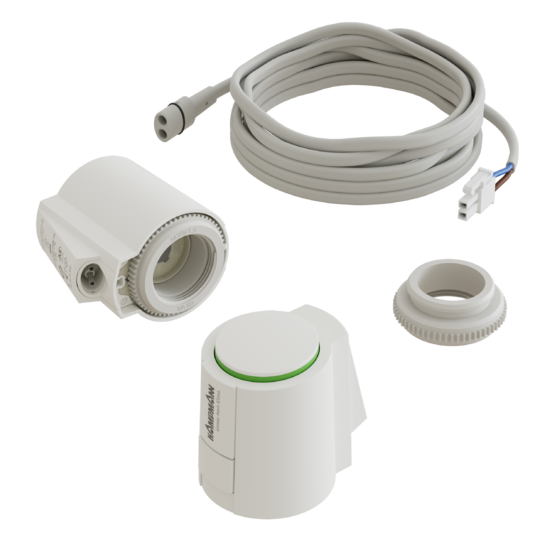

Zestaw siłownika zaworu
Napęd T, 24 V AC/DC, 2-punktowy, zamknięty bezprądowo, 0,5m Anschlussleitung-MB2, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, ze poliamid
Nr artykułu:
1960TS0P24050010B
Cena netto
293,00 zł
plus 23% VAT
Zawory i śrubunki powrotne z odcięciem
Zawór termostatyczny
Kształt przelotowy, z nastawą wstępną, Przyłącze 1/2'', Współczynnik KVS 1 m³/h, Maks. ciśnienie robocze 10 bar
Pasuje do: Katherm NK 182 (wysokość kanału 150 mm i 200 mm), Katherm NK 232/300/380 (wszystkie wysokości kanału), Katherm QK, DN 15
Pasuje do: Katherm NK 182 (wysokość kanału 150 mm i 200 mm), Katherm NK 232/300/380 (wszystkie wysokości kanału), Katherm QK, DN 15
Nr artykułu:
194000346909
Cena netto
176,00 zł
plus 23% VAT
Klucz nastawczy
Potrzebny raz na projekt.
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Nr artykułu:
194000346915
Cena netto
32,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt przelotowy, Przyłącze 1/2''
Pasuje do: Katherm NK, Katherm QK lub Katherm HK
Pasuje do: Katherm NK, Katherm QK lub Katherm HK
Nr artykułu:
194000145952
Cena netto
95,00 zł
plus 23% VAT
Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze 1/2'', Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: DN 15
Pasuje do: DN 15
Nr artykułu:
194000347913
Cena netto
396,00 zł
plus 23% VAT
Narożniki
Narożnik
Kratka zwijana Aluminium, anodowane na kolor naturalny, 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142519
Cena netto
2.984,00 zł
plus 23% VAT
Narożnik
Kratka zwijana Aluminium, anodowane na kolor naturalny, inny kąt niż 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142619
Cena netto
3.461,00 zł
plus 23% VAT
Narożnik
Kratka liniowa Aluminium, anodowane na kolor naturalny, 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142719
Cena netto
2.061,00 zł
plus 23% VAT
Narożnik
Kratka liniowa Aluminium, anodowane na kolor naturalny, inny kąt niż 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142819
Cena netto
2.363,00 zł
plus 23% VAT
Osłony montażowe
Osłona montażowa
Z płyty paździerzowej, do ochrony podczas budowy, Fabrycznie zamontowana, kratki dostarczane w oddzielnych opakowaniach
Cena za m.b.
Pasuje do: Katherm QK
Cena za m.b.
Pasuje do: Katherm QK
Nr artykułu:
194000100919
Cena netto
77,00 zł
plus 23% VAT
