Konwektory podłogowe
Katherm QK
Nr artykułu:
142411131635C1
Cena netto
8.739,00 zł
plus 23% VAT
Przegląd
- System regulacji KaControl do obsługi za pośrednictwem oddzielnego regulatora pokojowego, zewnętrzne sterowanie za pomocą sygnału 0–10 V lub systemów automatyzacji budynków takich jak KNX, Modbus, BACnet (wymagana dodatkowa karta wtykowa)
- Regulacja maksymalnie sześciu lub maksymalnie 30 urządzeń w pomieszczeniu przez dodatkowo wymaganą kartę CanBus
- Automatyczne sterowanie zgodnie z zapotrzebowaniem lub opcjonalne ręczne sterowanie wentylatora
- Możliwość podłączenia np. zewnętrznego czujnika pokojowego, styku okiennego itd.
- Możliwość indywidualnej parametryzacji w celu optymalnego dopasowania do lokalnych warunków
Wariant regulacji KaControl oferuje możliwość zapisu punktu danych sterowania zaworem w przypadku zewnętrznego wysterowania za pomocą lokalnego sygnału 0–10 V. Logika regulacji zaworów i prędkości obrotowej wentylatorów pochodzi z regulacji KaControl. W przypadku lokalnego sterowania 0–10 V należy uwzględnić odchylenie punktów sygnalizacji od programu planowego.
Dane programu planowego: 2 V 4 V 6 V 8 V 10 V
Zewnętrzne sterowanie 0–10 V z KaControl: 4,3 V 5,5 V 6,8 V 7,8 V 10 V
Długie wentylatory zainstalowane w Katherm QK zapewniają równomierny przepływ powietrza przez konwektor. Zapewnia to również większy komfort i ukierunkowany wylot powietrza z kanału.
- Do szybkiego podłączenia, oszczędza czas przeznaczony na montaż
- Opcjonalne zawory (akcesoria)
- Szybka i bezpieczna instalacja elektryczna
- Krótszy czas montażu
- Do wariantów sterowania: KaControl, -C1 i regulacja elektromechaniczna 230 V, -00
- Z zasilaczem 230/24 V
- Zdejmowany element czołowy do łatwego łączenia kanałów
- Jako element zasłaniający wnętrze i chroniący przed zabrudzeniem
- Ze sprawdzonego połączenia miedzi i aluminium
- Optymalnie dostosowany do przepływu powietrza i oddawania ciepła
- Powlekany w kolorze grafitowoszarym
Przez moduł powietrza nawiewanego Katherm (długość 400 mm) można wprowadzać do pomieszczeń przygotowane powietrze.
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą PN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą PN EN ISO 3744 (w komorze bezechowej lub zgodnie z normą PN EN ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
Dane EPD
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 8,34E+01 | 6,79E+00 | 2,78E+00 | -3,32E+01 |
| GWP - Fossil kg CO2 eq | 8,42E+01 | 6,10E+00 | 2,78E+00 | -3,29E+01 |
| GWP – biogenne kg CO2 eq | -1,82E+00 | 6,60E-01 | 1,11E-03 | -2,52E-02 |
| GWP - Luluc kg CO2 eq | 1,08E+00 | 3,33E-02 | 1,44E-04 | -2,73E-01 |
| ODP kg CFC-11 eq | 7,18E-06 | 4,29E-07 | 5,73E-08 | -2,31E-06 |
| AP mol H+ eq | 7,92E-01 | 4,87E-02 | 1,16E-03 | -3,99E-01 |
| EP – woda słodka kg P eq | 6,83E-02 | 3,39E-03 | 3,75E-05 | -3,38E-02 |
| EP – woda morska kg P eq | 1,60E-01 | 1,30E-02 | 3,95E-04 | -3,72E-02 |
| EP – na lądzie mol N eq | 9,66E-01 | 6,85E-02 | 4,15E-03 | -4,25E-01 |
| POCP kg NMVOC | 2,86E-01 | 1,64E-02 | 9,95E-04 | -1,26E-01 |
| ADPE kg Sb eq | 9,01E-03 | 7,26E-04 | 9,15E-07 | -6,41E-03 |
| ADPF MJ | 1,16E+03 | 1,47E+02 | 2,89E+00 | -4,11E+02 |
| WDP m³ depriv. | 2,00E+01 | 1,02E+00 | 8,74E-02 | -5,80E+00 |
| GWP-GHG kg CO2 eq | 8,28E+01 | 6,05E+00 | 2,78E+00 | -3,20E+01 |
| PM disease inc. | 6,01E-06 | 1,88E-07 | 1,79E-08 | -2,38E-06 |
| IR kBq U-235 eq | 1,51E+01 | 4,92E+00 | 1,69E-02 | -3,81E+00 |
| ETP - FW CTUe | 4,81E+03 | 3,44E+02 | 1,20E+01 | -2,81E+03 |
| HTP - C CTUh | 3,78E-07 | 1,07E-08 | 4,43E-10 | -1,73E-07 |
| HTP - NC CTUh | 7,28E-06 | 4,54E-07 | 6,32E-09 | -4,33E-06 |
| SQP - | 6,16E+02 | 7,19E+01 | 4,10E+00 | -1,61E+02 |
| PERE MJ | 3,29E+02 | 2,81E+01 | 9,81E-02 | -8,30E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 3,29E+02 | 2,81E+01 | 9,81E-02 | -8,30E+01 |
| PENRE MJ | 1,16E+03 | 1,47E+02 | 2,89E+00 | -4,11E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 1,16E+03 | 1,47E+02 | 2,89E+00 | -4,11E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 5,71E-01 | 6,50E-02 | 2,80E-03 | -2,05E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 3,96E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 1,20E+01 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 9,84E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Akcesoria
Akcesoria regulacyjne KaControl
KaController
z obsługą jednym przyciskiem, 24 V, pokojowy panel obsługi do montażu ściennego, ze zintegrowanym czujnikiem temperatury pomieszczenia, Stopień ochrony IP 30, Zakres regulacji temperatury 8 - 35 °C, Kolor biały alpejski podobny do RAL 9010, wykonany z z wytrzymałego PVC, Typ 3210001
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003210001
Cena netto
999,00 zł
plus 23% VAT
KaController
z obsługą jednym przyciskiem, 24 V, pokojowy panel obsługi do montażu ściennego, ze zintegrowanym czujnikiem temperatury pomieszczenia, Stopień ochrony IP 30, Zakres regulacji temperatury 8 - 35 °C, Kolor czarny drogowy podobny do RAL 9017, wykonany z z wytrzymałego PVC, Typ 3210006
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003210006
Cena netto
999,00 zł
plus 23% VAT
KaController
z bocznymi przyciskami funkcyjnymi, 24 V, pokojowy panel obsługi do montażu ściennego, ze zintegrowanym czujnikiem temperatury pomieszczenia, Stopień ochrony IP 30, Zakres regulacji temperatury 8 - 35 °C, Kolor biały alpejski podobny do RAL 9010, wykonany z z wytrzymałego PVC, Typ 3210002
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003210002
Cena netto
999,00 zł
plus 23% VAT
Czujnik temperatury pomieszczenia
Montaż ścienny, Natynkowy, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, wykonany z plastikowy, Typ 3250110
Czy miejsce montażu KaControllera nadaje się do pomiaru temperatury? - Jeżeli miejsce jest nieodpowiednie, np. za zasłoną, to należy dla każdej grupy wybrać czujnik temperatury pomieszczenia KaControl! Także jako alternatywa do czujnika temperatury w regulatorze klimatyzacji!
Pasuje do: wszystkie urządzenia posiadają regulację KaControl C1 oraz sterownik klimatyzacji nr art. 19600014894*
Czy miejsce montażu KaControllera nadaje się do pomiaru temperatury? - Jeżeli miejsce jest nieodpowiednie, np. za zasłoną, to należy dla każdej grupy wybrać czujnik temperatury pomieszczenia KaControl! Także jako alternatywa do czujnika temperatury w regulatorze klimatyzacji!
Pasuje do: wszystkie urządzenia posiadają regulację KaControl C1 oraz sterownik klimatyzacji nr art. 19600014894*
Nr artykułu:
196003250110
Cena netto
261,00 zł
plus 23% VAT
KaControl Tableau SEL4.0
z terminalem dotykowym, do monitorowania i sterowania maksymalnie 60 urządzeniami powietrza wtórnego Kampmann (maksymalnie 25 grup, maksymalnie 6 urządzeń na grupę), 230 V AC, 30 W, Montaż ścienny, Stopień ochrony IP 54, Kolor RAL 7035 szary, Typ 3232223
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101
Nr artykułu:
196003232223
Cena netto
11.084,00 zł
plus 23% VAT

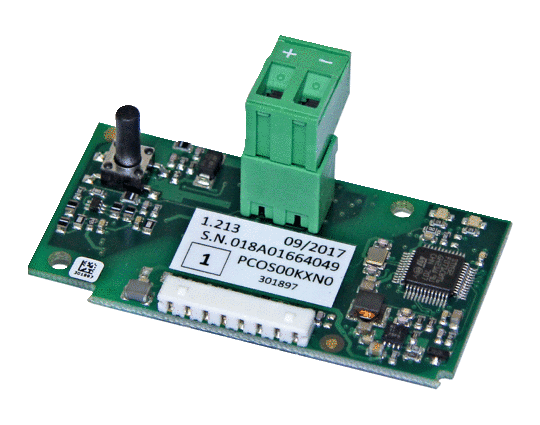

Szeregowa karta KNX
do łączenia w sieci KNX / EIB, przyłącze PCOS00KXN0, Typ 3260702
Kartę komunikacyjną należy podłączyć do wolnego interfejsu na płycie sterującej.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Kartę komunikacyjną należy podłączyć do wolnego interfejsu na płycie sterującej.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003260702
Cena netto
1.629,00 zł
plus 23% VAT
Szeregowa karta CANbus
umożliwia zwiększenie liczby urządzeń przy regulacji jednoobwodowej od 7 do 30, potrzebna jedna karta na urządzenie, zwiększenie długości przewodu od pierwszego do ostatniego urządzenia z 30 m do maks. 500 m, Możliwość zastosowania tylko przy wariancie regulacji KaControl -C1!W przypadku stosowania kart Canbus pomiar temperatury powietrza pomieszczeniu przez czujnik pomieszczeniowy jest niemożliwy., Typ 3260301
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003260301
Cena netto
563,00 zł
plus 23% VAT
Szeregowa karta Modbus
Typ 3260101
Do łączenia w sieci Modbus, sterowanie poprzez KaController lub sieć Modbus na miejscu,
Kartę komunikacyjną należy podłączyć do wolnego interfejsu na płycie sterującej.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Do łączenia w sieci Modbus, sterowanie poprzez KaController lub sieć Modbus na miejscu,
Kartę komunikacyjną należy podłączyć do wolnego interfejsu na płycie sterującej.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1
Nr artykułu:
196003260101
Cena netto
527,00 zł
plus 23% VAT
Wizualizacja KaControl
do centralnego monitoringu i sterowania jednostkami przygotowania powietrza, Typ 3210701
Wizualizacja KaControl służy do monitorowania i sterowania pojedynczymi strefami regulacji i urządzeniami powietrza wtórnego dla 4-rurowego ogrzewania/chłodzenia, 2-rurowego ogrzewania lub 2-rurowego chłodzenia.
Centralny interfejs do monitorowania produktów Kampmann zapewnia optymalne wsparcie w zakresie monitorowania technicznego.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101, 100 Urządzenia
Wizualizacja KaControl służy do monitorowania i sterowania pojedynczymi strefami regulacji i urządzeniami powietrza wtórnego dla 4-rurowego ogrzewania/chłodzenia, 2-rurowego ogrzewania lub 2-rurowego chłodzenia.
Centralny interfejs do monitorowania produktów Kampmann zapewnia optymalne wsparcie w zakresie monitorowania technicznego.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101, 100 Urządzenia
Nr artykułu:
196003210701
Cena netto
35.532,00 zł
plus 23% VAT
Wizualizacja KaControl
do centralnego monitoringu i sterowania jednostkami przygotowania powietrza, Typ 3210702
Wizualizacja KaControl służy do monitorowania i sterowania pojedynczymi strefami regulacji i urządzeniami powietrza wtórnego dla 4-rurowego ogrzewania/chłodzenia, 2-rurowego ogrzewania lub 2-rurowego chłodzenia.
Centralny interfejs do monitorowania produktów Kampmann zapewnia optymalne wsparcie w zakresie monitorowania technicznego.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101, 300 Urządzenia
Wizualizacja KaControl służy do monitorowania i sterowania pojedynczymi strefami regulacji i urządzeniami powietrza wtórnego dla 4-rurowego ogrzewania/chłodzenia, 2-rurowego ogrzewania lub 2-rurowego chłodzenia.
Centralny interfejs do monitorowania produktów Kampmann zapewnia optymalne wsparcie w zakresie monitorowania technicznego.
Pasuje do: wszystkie urządzenia z wariantem sterowania KaControl C1 w połączeniu z kartą Modbus Typ 3260101, 300 Urządzenia
Nr artykułu:
196003210702
Cena netto
39.834,00 zł
plus 23% VAT
Zestawy zaworów
Zestaw zaworów
z 1 wstępnie ustawianym zaworem o formie przelotowej, 1 zamykanym śrubunkiem przeciwpowrotnym o formie przelotowej, Maks. ciśnienie robocze 10 bar
Pasuje do: Katherm QK Konwektory podłogowe, DN 15
Pasuje do: Katherm QK Konwektory podłogowe, DN 15
Nr artykułu:
194000142111
Cena netto
275,00 zł
plus 23% VAT
Siłowniki zaworów, dostarczony oddzielnie
Zestaw siłownika zaworu
Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy AEH 0,5m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Nr artykułu:
1960TS0P04050010B
Cena netto
293,00 zł
plus 23% VAT
Zawory i śrubunki powrotne z odcięciem
Zestaw zaworu z nastawą wstępną
Kształt przelotowy, z nastawą wstępną, Przyłącze 1/2'', Współczynnik KVS 1 m³/h, Maks. ciśnienie robocze 10 bar
Pasuje do: Katherm NK 182 (wysokość kanału 150 mm i 200 mm), Katherm NK 232/300/380 (wszystkie wysokości kanału), Katherm QK, DN 15
Pasuje do: Katherm NK 182 (wysokość kanału 150 mm i 200 mm), Katherm NK 232/300/380 (wszystkie wysokości kanału), Katherm QK, DN 15
Nr artykułu:
194000346909
Cena netto
176,00 zł
plus 23% VAT
Klucz nastawczy
Potrzebny raz na projekt.
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Pasuje do: zawory z nastawą wstępną, zestawy zaworów i zestaw przyłączeniowy konwektora
Nr artykułu:
194000346915
Cena netto
32,00 zł
plus 23% VAT
Śrubunek powrotny z odcięciem
Kształt przelotowy, Przyłącze 1/2''
Pasuje do: Katherm NK, Katherm QK lub Katherm HK
Pasuje do: Katherm NK, Katherm QK lub Katherm HK
Nr artykułu:
194000145952
Cena netto
95,00 zł
plus 23% VAT
Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze 1/2'', Maks. ciśnienie robocze 10 bar, Dostarczany oddzielnie
Pasuje do: DN 15
Pasuje do: DN 15
Nr artykułu:
194000347913
Cena netto
396,00 zł
plus 23% VAT
Narożniki
Narożnik
Aluminium, anodowane na kolor naturalny, 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142519
Cena netto
2.984,00 zł
plus 23% VAT
Narożnik
Aluminium, anodowane na kolor naturalny, inny kąt niż 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142619
Cena netto
3.461,00 zł
plus 23% VAT
Narożnik
Aluminium, anodowane na kolor naturalny, 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142719
Cena netto
2.061,00 zł
plus 23% VAT
Narożnik
Aluminium, anodowane na kolor naturalny, inny kąt niż 90 stopni, Długość profilu 5 mm, Wysokość profilu 18 mm, Rozstaw prętów 12 mm, Wolny przekrój, ok. 70 %
Pasuje do: Katherm QK
Pasuje do: Katherm QK
Nr artykułu:
194000142819
Cena netto
2.363,00 zł
plus 23% VAT
Osłony montażowe
Osłona montażowa
Z płyty paździerzowej, do ochrony podczas budowy, Fabrycznie zamontowana, kratki dostarczane w oddzielnych opakowaniach
Cena za m.b.
Pasuje do: Katherm QK
Cena za m.b.
Pasuje do: Katherm QK
Nr artykułu:
194000100919
Cena netto
77,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(17,3 MB)
Systemy podpodłogowe – Dla komfortowego klimatu w pomieszczeniu
PDF
(3,1 MB)
Karta informacyjna DIN EN 16430 dla konwektorów podłogowych
PDF
(686 kB)
Katalogi techniczne
KaControl MC - Multi Connect
PDF
(2,2 MB)
Konwektory podłogowe Katherm QK, QK nano
PDF
(12,1 MB)
Instrukcja montażu
KaControl MC - Multi Connect
PDF
(1,3 MB)
Katherm QK, instrukcja skrócona
PDF
(4 MB)
Katherm QK podłogowe kanały grzewcze
PDF
(5,2 MB)
Katherm QK - Schematy elektryczne, regulacja KaControl
PDF
(1,8 MB)
Katherm QK - Schematy elektryczne, regulacja elektromechaniczna
PDF
(1,2 MB)
Deklaracje zgodności/Certyfikaty/Inne
Deklaracja zgodności UE konwektorów podłogowych Katherm
PDF
(457 kB)
Cyfrowa baza danych EPD Katherm QK
EPD Katherm QK
PDF
(2,7 MB)
Atest higieniczny
PDF
(582 kB)
Dane BIM (Building Information Modeling)
Dane BIM Kampmann Group
Rysunki techniczne
Katherm QK 190, PDF widoki z¬góry
PDF
(1,2 MB)
Katherm QK 190, PDF przekroje
PDF
(87 kB)
Katherm QK 190, PDF widoki z przodu
PDF
(132 kB)
Katherm QK 190, DWG widoki z¬góry
DWG
(3,8 MB)
Katherm QK 190, DWG przekroje
DWG
(392 kB)
Katherm QK 190, DWG widoki z przodu
DWG
(361 kB)
Schematy okablowania
Katherm QK, wariant regulacji KaControl
PDF
(713 kB)
