Wykonane na specjalne zamówienie konwektory połogowe Katherm do Filharmonii nad Łabą w Hamburgu

Firma Kampmann jest znana z tego, że dzięki własnemu Centrum Badań i Rozwoju opracowuje rozwiązania do najbardziej kompleksowych zastosowań. Dotyczy to także hamburskiej Filharmonii nad Łabą. Na potrzeby tego projektu firma Kampmann stworzyła specjalne konwektory podłogowe Katherm HK.

Specjalne kanały Katherm do Filharmonii nad Łabą

Filharmonii nad Łabą w Hamburgu wyzwanie polegało na tym, by zaprojektować cichobieżne kanały podłogowe zapewniające jednocześnie wysoką wydajność – maksymalny poziom ciśnienia akustycznego mógł wynosić 32 dB(A). Jeśli chodzi o parametry wydajnościowe, główny nacisk położono na moc chłodniczą, dlatego zastosowano przede wszystkim konwektory podłogowe Katherm HK do ogrzewania i chłodzenia w różnych wersjach.

Jedyną rzeczą, którą muzyk chce usłyszeć, jest jego instrument

Szczególną cechą konwektorów jest to, że są one używane w pomieszczeniach, w których muzycy rozgrzewają swoje instrumenty. Z tego względu muszą panować w nich odpowiednie temperatury, a obcy hałas nie może przeszkadzać w koncentracji. Dlatego też podstawowym wymogiem tego projektu było, aby urządzenia pracowały praktycznie bezgłośnie. Wyjątkowo ciche urządzenia były ostatecznie tym czynnikiem, który zdecydował o przyznaniu zlecenia firmie Kampmann. Innym szczególnym wyzwaniem była konieczność doprowadzania dużej ilości powietrza w celu zapewnienia odpowiedniej klimatyzacji pomieszczeń.

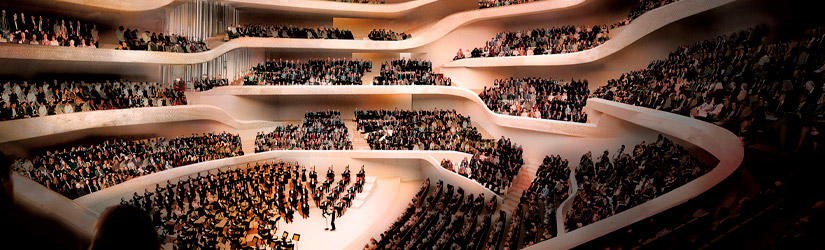

Sala koncertowa w Filharmonii nad Łabą z wieloma widzami i muzykami

Duża sala koncertowa w Filharmonii nad Łabą

Warunki architektoniczne jako wyzwanie

Przy realizacji projektu wyzwaniem były również warunki architektoniczne budynku. Konwektory podłogowe umieszcza się zazwyczaj jak najbliżej szklanej fasady. W Filharmonii nad Łabą nie było to możliwe, więc kanały podłogowe zainstalowano w odległości jednego metra od okien.

Ponieważ w trakcie realizacji projektu wymagania dotyczące mocy chłodniczej zmieniały się wielokrotnie, w latach 2009-2013 w Centrum Badań i Rozwoju firmy Kampmann w nieregularnych odstępach czasu przeprowadzono liczne pomiary tych specjalnych kanałów. Dokonano pomiarów mocy akustycznej zgodnie z normą ISO 3744 do 3746 oraz pomiarów natężenia dźwięku w celu określenia mocy akustycznej zgodnie z normą ISO 9614. Mierzono moc cieplną i chłodniczą, z naciskiem na tę ostatnią. W laboratoriach do pomiaru przepływu powietrza w pomieszczeniu oraz pomiaru dźwięku przeprowadzono niezliczone testy w celu zapewnienia optymalnego przepływu powietrza przez kanały podłogowe.

Ostatecznie dostarczono urządzenia Katherm HK 470 z dwoma rzędami wentylatorów o 19 różnych długościach. Standardowo produkt Katherm HK posiada tylko jeden rząd wentylatorów. Drugi rząd wentylatorów umożliwia pracę z najniższą możliwą prędkością obrotową, co przekłada się na wysoką wydajność przy jednoczesnym niskim poziomie ciśnienia akustycznego.

Oprócz urządzeń Katherm HK o szerokości 470 mm dostarczono także urządzenia Katherm HK o szerokości 300 mm z jednym rzędem wentylatorów. Także w przypadku tego kanału podłogowego chodzi o konstrukcję specjalną, ponieważ ze względu na ograniczoną przestrzeń kanał musiał być węższy o 40 mm.

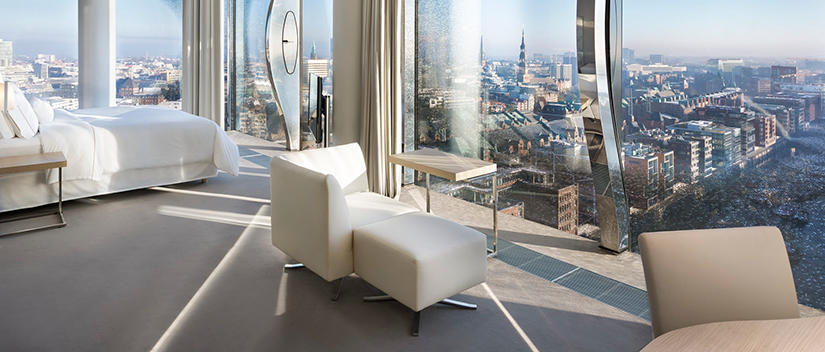

Pokój hotelowy z widokiem panoramicznym w Westin w Filharmonii nad Łabą

Apartament Horizont w „The Westin Hamburg”

Od stóp do głów

Jeśli popatrzeć na Filharmonię nad Łabą od dołu do góry, w każdym pomieszczeniu z fasadą okienną znajdzie się technikę klimatyzacyjną firmy Kampmann. Koszty zlecenia na poziomie ok. 1,5 mln euro świadczą o złożoności projektu zrealizowanego z wykorzystaniem produktów Kampmann.

W 44 luksusowych apartamentach Sky-Living, jak również w 244 pokojach i apartamentach hotelu The Westin oraz oczywiście w foyer i za kulisami produkty firmy Kampmann harmonijnie wkomponowują się w spektakularną architekturę budynku.

Zdjęcia: Sala wielka by Herzog & de Meuron; apartament Horizont @ The Westin Hamburg
