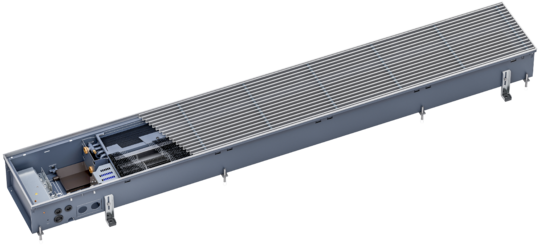

Katherm HK

Katherm HK P przekonuje zoptymalizowanym przepływem powietrza wywiewanego minimalizującycym mieszanie się z powietrzem nawiewanym, co zapewnia równomierny rozkład temperatury i wysoki komfort. Ze względu na specjalne rozmieszczenie i prowadzenie powietrza w kanale, unosi się ono wyżej na elewacji, lepiej się miesza i przenika głębiej do pomieszczenia. Zoptymalizowane pod kątem przepływu kraty rolkowe i liniowe potęgują ten efekt. W porównaniu z konwencjonalnymi systemami Katherm HK działa zatem wydajniej i pozwala uzyskać bardziej komfortowy klimat w pomieszczeniu.

Katherm HK P zapewnia przyjemny klimat w pomieszczeniu również w trybie chłodzenia. Dzięki niskim prędkościom wylotowym i zoptymalizowanemu prowadzeniu powietrza uzyskuje się chłodzenie bez przeciągów. Schłodzone powietrze unosi się na elewacji i tworzy rozszerzający się wał powietrzny, który skutecznie wpływa do pomieszczenia. To optymalnie osłania elewację i jednocześnie schładza pomieszczenie w sposób energooszczędny.

Zoptymalizowany Katherm HK P jest zgodny z wymogami higienicznymi VDI 6022. Pompka, przyłącze i rynna kondensatu są zintegrowane w kanale podłogowym. Po wyjęciu wentylatora poprzecznego mocowanego za pomocą połączeń wtykowych można całkowicie wyciągnąć wannę kondensatu w celu jej dokładnego oczyszczenia. Taka konstrukcja zapewnia higieniczną i przyjazną dla użytkownika obsługę.

W przypadku Katherm HK P stawiamy na izolowane akustycznie wentylatory poprzeczne, które są wyposażone w specjalny system sworzni łączących/kulowych, aby zapewnić minimalny poziom hałasu. W celu przeprowadzenia konserwacji wentylatory można łatwo i szybko zdemontować bez użycia narzędzi. Dzięki temu w pomieszczeniach panuje przyjemna cisza, a konserwację można przeprowadzić w mgnieniu oka.

Oferujemy spersonalizowane kanały i kratki, które można dostosować do każdej architektury budynku. Można wybierać spośród narożników ukośnych, wersji wygiętych, kątów, skosów i wgłębień kolumnowych. Możliwe są również różne warianty kratek i ramek. Pozwól, że doradzimy Ci w znalezieniu optymalnego rozwiązania dla Twojego projektu!

Podczas transportu i montażu starannie chronimy systemy HVAC Katherm. Każdy kanał jest zabezpieczony ekologicznym papierem, aby zapobiec zanieczyszczeniu w fazie budowy. Dodatkową ochronę we wczesnej fazie wykończenia wnętrz oferuje opcjonalna drewniana osłona montowana fabrycznie. Kratki dostarczamy osobno i bezpiecznie zapakowane, aby zapewnić ich odpowiednią jakość.

Moc grzewcza i chłodnicza urządzenia Katherm HK są mierzone zgodnie z normą testową DIN EN 16430, część 1 do 3, która w szczególności uwzględnia warunki instalacji konwektorów podłogowych. Nasze ogólnodostępne programy obliczeniowe umożliwiają precyzyjne projektowanie kanałów, w tym określanie mocy grzewczej, przepływów masowych i oporów wody. Zapewnia to wiarygodne dane dotyczące mocy w trakcie  planowania projektu.

Natychmiast po obliczeniu danych wydajnościowych Katherm HK tworzymy kartę danych technicznych zawierającą wszystkie informacje o Twojej konfiguracji. Wystarczy ją pobrać, aby uzyskać szczegółowe informacje nt.  produktu, opisy i rysunki techniczne – przejrzyste i dostosowane do Twojego projektu!

Konwektory podłogowe Katherm HK są dostępne z kratkami standardowymi

• Aluminium, naturalnie anodowane
• Stal nierdzewna

Dostępne.

Na życzenie można również wybrać odpowiednią kratkę spośród następujących wariantów:

• Aluminium w wariantach mosiądz anodowany, brąz anodowany, czarny anodowany, brązowany i powlekany DB 703
• Stal nierdzewna, polerowana
• Drewno dębowe, bukowe i klonowe w wersji olejowanej i naturalnie lakierowanej

Inne wzory kratek na zamówienie!

Uwzględniamy wpływ naszych produktów na środowisko w ich całym cyklu życia – „cradle to cradle”! Rezultatem są dokumenty Environmental Product Declaration (EPD). EPD można bez problemów składać do wszystkich powszechnych systemów certyfikacji budynków, takich jak DGNB, BREEAM lub LEED. Są one dostępne w obszarze projektowania. Katherm QK nano jest również zarejestrowany na platformie produktów budowlanych DGNB Navigator.

Moduł przyłączeniowy zawiera elektryczną skrzynkę przyłączeniowo-sterowniczą, bezstopniowy silnik wentylatora EC, przyłącze wymiennika ciepła po stronie wodnej i przyłącze kondensatu po stronie kanalizacji z opcjonalną pompką kondensatu. Na życzenie dostępne są również zestawy zaworów do połączeń 2-przewodowych i 4-przewodowych. Wszystkie elementy elektryczne są umieszczone i podłączone do skrzynki rozdzielczej. Moduł przyłączeniowy łączy zatem wszystkie interfejsy układu elektrycznego, grzewczejgo i kanalizacyjnego po jednej stronie przyłącza i zapewnia prosty i szybki montaż przyłączy.

Nowy moduł mocy znacznie zwiększa wydajność wymiennika ciepła. Pojedynczy wydajny silnik napędza ciągły szereg wentylatorów poprzecznych poprzez nowo opracowany, innowacyjny układ sprzęgający. Takie kaskadowe rozwiązanie zapobiega stratom mocy spowodowanym przez puste przestrzenie i zapewnia równomierny przepływ na całej długości konwektora. Zastosowanie mniejszej liczby, ale mocniejszych silników nie tylko zmniejsza zużycie zasobów, ale także koszty energii i podatność na błędy w projektach. W ten sposób system oferuje zrównoważoną i wydajną alternatywę dla konwencjonalnych rozwiązań z kilkoma indywidualnymi wentylatorami.

Nowo zaprojektowany Katherm HK maksymalizuje wydajność przy minimalnym poziomie hałasu, optymalizując wykorzystanie przestrzeni w podłodze. Komponenty są rozmieszczone w przymyśłany sposób w zależności od wersji: w przypadku systemów 4-przewodowych do dodatkowego podłączenia zaworu trybu ogrzewania wykorzystywana jest prawa strefa kanału, natomiast w przypadku wersji 2-przewodowych strefa ta jest zredukowana do minimum. Elastyczna konstrukcja umożliwia indywidualne dostosowanie do lokalnych warunków i zapewnia optymalne wykorzystanie każdego centymetra konwektora podłogowego.

Wymiennik ciepła ma gwint wewnętrzny i jest zabezpieczony przed przekręceniem, które służy również jako ochrona przed rozpryskami podczas odpowietrzania. Oferujemy szeroki asortyment zaworów: od wstępnie ustawianych zestawów zaworów otwórz/zamknij po niezależne od różnicy ciśnień zestawy zaworów do niskich i wysokich natężeń przepływu wody w rurach karbowanych. Aby zaoszczędzić czas, wszystkie warianty mogą być zamontowane fabrycznie; na miejscu wymagane jest tylko połączenie wciskowe na miedzianym elemencie końcowym rury karbowanej.

Każdy Katherm HK posiada zintegrowaną wannę kondensatu do bezpiecznego usuwania kondensatu w trybie chłodzenia. Odprowadzenie odbywa się za pomocą naturalnego spadku lub opcjonalnej pompki kondensatu, która może być dostarczona lub zainstalowana fabrycznie. Poszczególne elementy nowej pompki kondensatu zostały znacznie pomniejszone. Przełącznik pływakowy i silnik kondensatu zostały umieszczone w nowym Katherm HK w kompaktowej obudowie. Urządzenie wyposażone jest nowe kolanko łączące z wanną kondensatu. Pozwala to zaoszczędzić czas montażu i ułatwia instalację elektryczną i podłączenie do instalacji kanalizacyjnej. Pompka kondensatu dostosowuje się w sposób ciągły do wymaganego zapotrzebowania na moc i jest niezwykle cicha. Wtyczka zasilania i układ sygnalizacji usterek ułatwiające konserwację są już wstępnie zainstalowane.

W pełni okablowana skrzynka przyłączeniowo-sterownicza zapewnia szybkie i bezpieczne podłączenie elektryczne. Zintegrowany kanał kablowy zapewnia czyste i bezpieczne ułożenie przewodów.
