Aparaty grzewczo-wentylacyjne
Ultra Allround
Nr artykułu:
35400027425800
Cena netto
27.036,00 zł
plus 23% VAT
Przegląd
- Organiczna forma dla optymalnego prowadzenia powietrza
- Lekkie materiały zapewniające łatwy montaż
Urządzenie Ultra Allround jest dostępne z dwoma wariantami obudowy, malowane proszkowo na wybrany kolor:
- W pełnej obudowie metalowej stanowi wyrazisty akcent optyczny

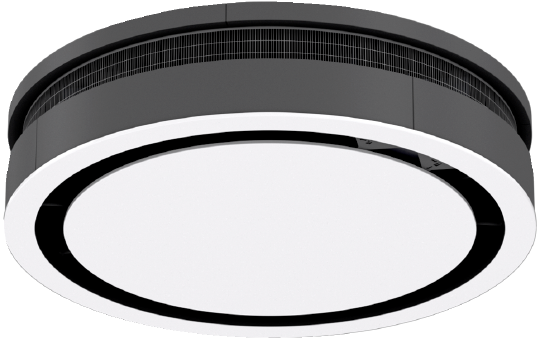

- W częściowej obudowie, zintegrowane z nowoczesnym, czarnym systemem sufitowym ma dyskretną, industrialną optykę
- Ogrzewanie: wersja niskotemperaturowa do pracy z bardzo niskimi temperaturami zasilania
- Chłodzenie: najwyższa możliwa moc chłodnicza za sprawą okrągłego wymiennika ciepła o dużej powierzchni
Trwały, zoptymalizowany pod względem hałasu wentylator promieniowy EC
- Bezstopniowe wysterowanie dla optymalnego sterowania ilością powietrza
- Łatwa konserwacja od spodniej strony urządzenia
- Stopień ochrony silnika IP 54
- Dostęp bez narzędzi w celu konserwacji np. wanny kondensatu i wentylatora
- Pokrywa dna z zabezpieczeniem przed wypadnięciem
- Wanna kondensatu z tworzywa sztucznego
- Odporność na działanie środków dezynfekcyjnych
- Możliwość czyszczenia od górnej strony urządzenia (dostęp bez narzędzi)
- Wyjęcie wanny kondensatu możliwe od spodniej strony urządzenia
- Kompaktowa konstrukcja, bez oddzielnego pływaka, uniemożliwia wycieki na złączach
- Wyjątkowo cicha pompa, poziom ciśnienia akustycznego poniżej 20 dB(A)
- Określenie poziomu kondensatu za pomocą czujnika pojemnościowego
- Wysokość tłoczenia do 20 m
- Styk alarmowy w razie nieprawidłowego działania lub zbyt wysokiego poziomu wody w wannie kondensatu
- Dostępność od górnej strony urządzenia (bez narzędzi)
Czy to poprzez prostą regulację elektromechaniczną, czy KaControl MC (KNX, Modbus, BACnet): Ultra Allround można podłączyć do dowolnego systemu automatyki budynku.
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą DIN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą DIN EN ISO 3744 (w komorze częściowo bezodbiciowej) lub zgodnie z normą DIN EN ISO 9614 (metoda intensywności).
Poziom ciśnienia akustycznego obliczono przy założeniu, że pomieszczenie jest wygłuszone na poziomie 8 dB. Odpowiadają temu następujące wartości: odległość 2 m, objętość pomieszczenia 100 m³, czas pogłosu 0,5 s oraz instalacja nad powierzchnią odbijającą dźwięk (zgodnie z VDI 2081).
Oktave Spektrum
Dane EPD
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
A | B | C | D | |
---|---|---|---|---|
GWP – łącznie kg CO2 eq | 2,66E+02 | 1,88E+02 | 1,41E+01 | -7,61E+01 |
GWP - Fossil kg CO2 eq | 2,65E+02 | 1,87E+02 | 1,38E+01 | -7,57E+01 |
GWP – biogenne kg CO2 eq | 3,06E-01 | 1,05E+00 | 3,74E-01 | -5,83E-02 |
GWP - Luluc kg CO2 eq | 5,48E-01 | 4,05E-01 | 1,88E-04 | -2,81E-01 |
ODP kg CFC-11 eq | 4,40E-06 | 2,04E-06 | 1,29E-08 | -7,09E-07 |
AP mol H+ eq | 1,64E+00 | 4,55E-01 | 3,35E-03 | -3,44E-01 |
EP – woda słodka kg P eq | 1,42E-02 | 2,69E-02 | 6,85E-06 | -3,63E-03 |
EP – woda morska kg P eq | 2,25E-01 | 8,17E-02 | 1,93E-03 | -5,46E-02 |
EP – na lądzie mol N eq | 2,62E+00 | 9,55E-01 | 1,45E-02 | -6,48E-01 |
POCP kg NMVOC | 1,07E+00 | 3,11E-01 | 5,07E-03 | -2,37E-01 |
ADPE kg Sb eq | 1,54E-02 | 1,65E-03 | 1,44E-06 | -9,95E-04 |
ADPF MJ | 3,89E+03 | 2,97E+03 | 8,95E+00 | -8,85E+02 |
WDP m³ depriv. | -3,70E+01 | 1,03E+01 | 1,43E-01 | -5,71E+00 |
GWP-GHG kg CO2 eq | 2,67E+02 | 1,88E+02 | 1,41E+01 | -7,62E+01 |
PM disease inc. | 1,40E-05 | 1,96E-06 | 5,83E-08 | -4,84E-06 |
IR kBq U-235 eq | 2,86E+02 | 1,09E+01 | 5,03E-03 | -1,37E+00 |
ETP - FW CTUe | 5,88E+03 | 7,75E+02 | 5,04E+01 | -4,89E+03 |
HTP - C CTUh | 1,55E-05 | 3,92E-07 | 4,23E-09 | -1,82E-05 |
HTP - NC CTUh | 9,43E-06 | 1,79E-06 | 2,22E-08 | -1,29E-06 |
SQP - | 3,44E+03 | 5,14E+02 | 1,18E+01 | -1,48E+02 |
PERE MJ | 7,32E+02 | 7,02E+02 | 2,12E-01 | -8,82E+01 |
PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
PERT MJ | 7,32E+02 | 7,02E+02 | 2,12E-01 | -8,82E+01 |
PENRE MJ | 3,89E+03 | 2,97E+03 | 8,95E+00 | -8,85E+02 |
PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
PENRT MJ | 3,89E+03 | 2,97E+03 | 8,95E+00 | -8,85E+02 |
SM kg | 8,32E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
FW m³ | -3,59E+01 | 1,02E+01 | 1,51E-01 | -5,82E+00 |
HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
NHWD kg | 4,47E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
MFR kg | 8,87E+00 | 0,00E+00 | 3,52E+01 | 0,00E+00 |
MER kg | 1,43E+01 | 0,00E+00 | 4,69E+00 | 0,00E+00 |
EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 3,29E+00 |
EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 8,81E+01 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V, AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030155
Cena netto
1.179,00 zł
plus 23% VAT
Termostat zegarowy
ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030256
Cena netto
1.872,00 zł
plus 23% VAT
Nastawnik obrotów
można wstępnie ustawić bezstopniową pracę wentylatora w zakresie 0-100%, Włączanie/wyłączanie przez termostat pokojowy, montaż natynkowy, stopień ochrony IP 54, montaż podtynkowy, stopień ochrony IP 44, 230 V, AC, 0-100%, Natynkowy, Stopień ochrony IP 54, Kolor biały alpejski podobny do RAL 9010, wykonany z plastikowy, Typ 30510
Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory
Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory
Nr artykułu:
196000030510
Cena netto
977,00 zł
plus 23% VAT
Elektroniczny nastawnik obrotów
Regulacja sterowana mikroprocesorowo z wbudowanym cyfrowym zegarem sterującym, z programem dziennym, nocnym i tygodniowym, bezstopniowa praca wentylatora od 0 do 100%, do wyboru – ręcznie lub automatycznie, 0 – 10 V DC, powietrze obiegowe, 230 V, AC, Klasa ochrony I, Stopień ochrony IP 40, z czujnikiem IP 66, Typ 30515
Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory
Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory
Nr artykułu:
196000030515
Cena netto
2.849,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148941
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148941
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148942
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148942
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148943
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148943
Cena netto
2.084,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148944
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148944
Cena netto
2.084,00 zł
plus 23% VAT
Termostaty
Termostat przemysłowy
z wartością zadaną ustawianą za pomocą narzędzia,, z wartością zadaną ustawianą za pomocą narzędzia,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 5 - 30 °C, Typ 30058
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030058
Cena netto
729,00 zł
plus 23% VAT
Termostat przemysłowy
z wartością zadaną ustawianą za pomocą pokrętła,, z wartością zadaną ustawianą za pomocą pokrętła,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 40 °C, Typ 30059
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000030059
Cena netto
729,00 zł
plus 23% VAT
Zestawy zaworów
Zestaw zaworu 2-drogowego
jako dolna część zaworu w formie przelotowej, Przyłącze 1'', Współczynnik KVS 3,3 m³/h, Typ 31911
Pasuje do: wszystkie nagrzewnice powietrza
Pasuje do: wszystkie nagrzewnice powietrza
Nr artykułu:
153000031911
Cena netto
437,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 3,1 m³/h, Typ 31950
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20
Nr artykułu:
153000031950
Cena netto
842,00 zł
plus 23% VAT
Regulacyjny zawór odcinający
do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 4,1 m³/h, Typ 31951
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25
Nr artykułu:
153000031951
Cena netto
1.305,00 zł
plus 23% VAT
Siłowniki zaworów, dostarczony oddzielnie
Zestaw siłownika zaworu
Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy AEH 1,5m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień
Nr artykułu:
1960TS8P04050010B
Cena netto
293,00 zł
plus 23% VAT
Filtr
Nasadka filtracyjna powietrza obiegowego
do bezpośredniego montażu w urządzeniach recyrkulacyjnych od strony zasysania, Filtr ISO Coarse 45% (G3)
Pasuje do: Wielkość 1 - 2
Pasuje do: Wielkość 1 - 2
Nr artykułu:
354000070003
Cena netto
468,00 zł
plus 23% VAT
Elementy montowane ze stali, ocynkowane
króciec powietrza pierwotnego
zaokrąglone, do podłączenia Ultra Allround po stronie ssącej do rury okrągłej powietrza pierwotnego, ocynkowane w procesie Sendzimira
Pasuje do: Wielkość 1 - 2
Pasuje do: Wielkość 1 - 2
Nr artykułu:
354000070004
Cena netto
707,00 zł
plus 23% VAT
Inne kolory
Dopłata za kolor standardowy RAL
Cena za urządzenie.
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, częściowo obudowany
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, częściowo obudowany
Nr artykułu:
354007010011
Cena netto
149,00 zł
plus 23% VAT
Dopłata za wybrany kolor RAL
Minimalna ilość = 7 urządzeń na zamówienie i kolor, O urządzenia w liczbie mniejszej niż minimalna należy pytać i kalkulować je oddzielnie.
Cena za urządzenie.
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, częściowo obudowany
Cena za urządzenie.
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, częściowo obudowany
Nr artykułu:
354007010021
Cena netto
662,00 zł
plus 23% VAT
Dopłata za zmianę koloru
powłoki proszkowej na oferowane warianty kolorystyczne., Dopłata obejmuje zmianę koloru powłoki proszkowej na wybrany i czyszczenie jej i jest doliczana raz na projekt i zamówienie zbiorcze.
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
354007010010
Cena netto
1.868,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(17,3 MB)
Deklaracje zgodności/Certyfikaty/Inne
Deklaracja zgodności UE, nagrzewnica powietrza
PDF
(369 kB)
Karta danych ekoprojektu 2016-2281 do Ultra Allround
PDF
(205 kB)
Cyfrowa baza danych EPD, Ultra Allround BG 2 w częściowej okładzinie
EPD Ultra Allround size 2 partially cased
PDF
(937 kB)
Katalogi techniczne
Ultra Allround
PDF
(5,1 MB)
KaControl MC - Multi Connect
PDF
(2,2 MB)
Instrukcja montażu
KaControl MC - Multi Connect
PDF
(1,3 MB)
Nagrzewnica powietrza Ultra Allround
PDF
(8,4 MB)
Aparaty grzewczo-wentylacyjne Ultra Allround
PDF
(6,2 MB)
Rysunki techniczne
Ultra Allround Lufterhitzer, Heizen oder Kuehlen [mm]
PDF
(701 kB)
Ultra Allround Lufterhitzer, Heizen oder Kuehlen [Inch]
PDF
(700 kB)
Ultra Allround Lufterhitzer, Heizen oder Kuehlen [mm]
DWG
(2,4 MB)
Ultra Allround Lufterhitzer, Heizen oder Kuehlen [Inch]
DWG
(2,4 MB)
Dane BIM (Building Information Modeling)
Dane BIM Kampmann Group
