Aparaty grzewczo-wentylacyjne

Ultra Allround

Nr artykułu: 35400117425800

Dostosuj wartości szybko i łatwo do swoich wymagań za pomocą rozwijanych list.

Cena netto

28.445,00 zł

plus 23% VAT

Przegląd

Organiczna forma dla optymalnego prowadzenia powietrza
Lekkie materiały zapewniające łatwy montaż

Urządzenie Ultra Allround jest dostępne z dwoma wariantami obudowy, malowane proszkowo na wybrany kolor:

W pełnej obudowie metalowej stanowi wyrazisty akcent optyczny
W częściowej obudowie, zintegrowane z nowoczesnym, czarnym systemem sufitowym ma dyskretną, industrialną optykę

Ogrzewanie: wersja niskotemperaturowa do pracy z bardzo niskimi temperaturami zasilania
Chłodzenie: najwyższa możliwa moc chłodnicza za sprawą okrągłego wymiennika ciepła o dużej powierzchni

Trwały, zoptymalizowany pod względem hałasu wentylator promieniowy EC

Bezstopniowe wysterowanie dla optymalnego sterowania ilością powietrza
Łatwa konserwacja od spodniej strony urządzenia
Stopień ochrony silnika IP 54

Dostęp bez narzędzi w celu konserwacji np. wanny kondensatu i wentylatora
Pokrywa dna z zabezpieczeniem przed wypadnięciem

Wanna kondensatu z tworzywa sztucznego
Odporność na działanie środków dezynfekcyjnych
Możliwość czyszczenia od górnej strony urządzenia (dostęp bez narzędzi)
Wyjęcie wanny kondensatu możliwe od spodniej strony urządzenia

Kompaktowa konstrukcja, bez oddzielnego pływaka, uniemożliwia wycieki na złączach
Wyjątkowo cicha pompa, poziom ciśnienia akustycznego poniżej 20 dB(A)
Określenie poziomu kondensatu za pomocą czujnika pojemnościowego
Wysokość tłoczenia do 20 m
Styk alarmowy w razie nieprawidłowego działania lub zbyt wysokiego poziomu wody w wannie kondensatu
Dostępność od górnej strony urządzenia (bez narzędzi)

Czy to poprzez prostą regulację elektromechaniczną, czy KaControl MC (KNX, Modbus, BACnet): Ultra Allround można podłączyć do dowolnego systemu automatyki budynku.

Obliczenie mocy

Poziom mocy akustycznej, widmo oktawowe

W zależności od zastosowania moc akustyczna jest określana zgodnie z normą DIN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą DIN EN ISO 3744 (w komorze częściowo bezodbiciowej) lub zgodnie z normą DIN EN ISO 9614 (metoda intensywności).

Poziom ciśnienia akustycznego obliczono przy założeniu, że pomieszczenie jest wygłuszone na poziomie 8 dB. Odpowiadają temu następujące wartości: odległość 2 m, objętość pomieszczenia 100 m³, czas pogłosu 0,5 s oraz instalacja nad powierzchnią odbijającą dźwięk (zgodnie z VDI 2081).

Oktave Spektrum

Dane EPD

Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu

	A	B	C	D
GWP – łącznie kg CO2 eq	3,29E+02	1,88E+02	1,74E+01	-9,68E+01
GWP - Fossil kg CO2 eq	3,28E+02	1,87E+02	1,69E+01	-9,64E+01
GWP – biogenne kg CO2 eq	3,63E-01	1,04E+00	4,63E-01	-7,09E-02
GWP - Luluc kg CO2 eq	6,56E-01	4,07E-01	2,37E-04	-3,40E-01
ODP kg CFC-11 eq	5,41E-06	2,06E-06	1,62E-08	-8,81E-07
AP mol H+ eq	2,02E+00	4,64E-01	4,17E-03	-4,31E-01
EP – woda słodka kg P eq	1,78E-02	2,68E-02	8,57E-06	-4,62E-03
EP – woda morska kg P eq	2,80E-01	8,25E-02	2,39E-03	-6,96E-02
EP – na lądzie mol N eq	3,26E+00	9,65E-01	1,80E-02	-8,25E-01
POCP kg NMVOC	1,33E+00	3,16E-01	6,32E-03	-3,00E-01
ADPE kg Sb eq	1,88E-02	1,87E-03	1,81E-06	-1,20E-03
ADPF MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
WDP m³ depriv.	-1,30E+01	1,06E+01	1,82E-01	-7,20E+00
GWP-GHG kg CO2 eq	3,30E+02	1,88E+02	1,74E+01	-9,70E+01
PM disease inc.	1,78E-05	2,02E-06	7,35E-08	-6,17E-06
IR kBq U-235 eq	2,80E+02	1,09E+01	6,28E-03	-1,68E+00
ETP - FW CTUe	8,02E+03	7,95E+02	6,14E+01	-6,31E+03
HTP - C CTUh	2,22E-05	4,08E-07	5,29E-09	-2,36E-05
HTP - NC CTUh	1,15E-05	1,87E-06	2,73E-08	-1,58E-06
SQP -	3,67E+03	5,17E+02	1,48E+01	-1,88E+02
PERE MJ	8,16E+02	7,00E+02	2,64E-01	-1,07E+02
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	8,16E+02	7,00E+02	2,64E-01	-1,07E+02
PENRE MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	4,77E+03	2,96E+03	1,13E+01	-1,12E+03
SM kg	1,08E+01	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	-1,17E+01	1,05E+01	1,91E-01	-7,33E+00
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	5,67E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	1,13E+01	0,00E+00	4,60E+01	0,00E+00
MER kg	1,43E+01	0,00E+00	5,75E+00	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	4,03E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	1,08E+02

Arkusz danych EPD

Akcesoria

Akcesoria regulacyjne elektromechaniczne 230 V

Termostat pokojowy

ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V, AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922

Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory

Nr artykułu: 196000030155

Cena netto

1.179,00 zł

plus 23% VAT

Szczegóły

Termostat zegarowy

ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922

Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory

Nr artykułu: 196000030256

Cena netto

1.872,00 zł

plus 23% VAT

Szczegóły

Nastawnik obrotów

można wstępnie ustawić bezstopniową pracę wentylatora w zakresie 0-100%, Włączanie/wyłączanie przez termostat pokojowy, montaż natynkowy, stopień ochrony IP 54, montaż podtynkowy, stopień ochrony IP 44, 230 V, AC, 0-100%, Natynkowy, Stopień ochrony IP 54, Kolor biały alpejski podobny do RAL 9010, wykonany z plastikowy, Typ 30510

Pasuje do: urządzenia EC elektromechaniczne, 2 ProtecTor Kurtyna powietrzna, 5 UniLine lub Tandem Kurtyna powietrzna, 10 TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 2 KaCool D AF lub KaCool W AC Klimakonwektory

Nr artykułu: 196000030510

Cena netto

977,00 zł

plus 23% VAT

Szczegóły

Elektroniczny nastawnik obrotów

Regulacja sterowana mikroprocesorowo z wbudowanym cyfrowym zegarem sterującym, z programem dziennym, nocnym i tygodniowym, bezstopniowa praca wentylatora od 0 do 100%, do wyboru – ręcznie lub automatycznie, 0 – 10 V DC, powietrze obiegowe, 230 V, AC, Klasa ochrony I, Stopień ochrony IP 40, z czujnikiem IP 66, Typ 30515

Pasuje do: urządzenia EC elektromechaniczne, 10 TIP, TOP lub Ultra Aparaty grzewczo-wentylacyjne, 10 Venkon Klimakonwektory, 5 KaCool D AF lub KaCool W Klimakonwektory

Nr artykułu: 196000030515

Cena netto

2.849,00 zł

plus 23% VAT

Szczegóły

Regulator klimatyzacji

ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148941

Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000148941

Cena netto

1.949,00 zł

plus 23% VAT

Szczegóły

Regulator klimatyzacji

ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148942

Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000148942

Cena netto

1.949,00 zł

plus 23% VAT

Szczegóły

Regulator klimatyzacji

ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148943

Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000148943

Cena netto

2.084,00 zł

plus 23% VAT

Szczegóły

Regulator klimatyzacji

ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V, AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148944

Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000148944

Cena netto

2.084,00 zł

plus 23% VAT

Szczegóły

Termostaty

Termostat przemysłowy

z wartością zadaną ustawianą za pomocą narzędzia,, z wartością zadaną ustawianą za pomocą narzędzia,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 5 - 30 °C, Typ 30058

Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030058

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Termostat przemysłowy

z wartością zadaną ustawianą za pomocą pokrętła,, z wartością zadaną ustawianą za pomocą pokrętła,, Klasa ochrony I, Stopień ochrony IP 54, Zakres regulacji temperatury 40 °C, Typ 30059

Pasuje do: ProtecTor Kurtyna powietrzna, Aparaty grzewczo-wentylacyjne

Nr artykułu: 196000030059

Cena netto

729,00 zł

plus 23% VAT

Szczegóły

Zestawy zaworów

Zestaw zaworu 2-drogowego

jako dolna część zaworu w formie przelotowej, Przyłącze 1'', Współczynnik KVS 3,3 m³/h, Typ 31911

Pasuje do: wszystkie nagrzewnice powietrza

Nr artykułu: 153000031911

Cena netto

437,00 zł

plus 23% VAT

Szczegóły

Regulacyjny zawór odcinający

do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 3,1 m³/h, Typ 31950

Pasuje do: Wielkość 4 - 5, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 250 l/h, maks. wielkość przepływu 1800 l/h, DN 20

Nr artykułu: 153000031950

Cena netto

842,00 zł

plus 23% VAT

Szczegóły

Regulacyjny zawór odcinający

do automatycznej regulacji natężenia przepływu i temperatury, Przyłącze 1'', Współczynnik KVS 4,1 m³/h, Typ 31951

Pasuje do: Wielkość 4 - 6, TOP lub Ultra Aparaty grzewczo-wentylacyjne, min. wielkość przepływu 400 l/h, maks. wielkość przepływu 2500 l/h, DN 25

Nr artykułu: 153000031951

Cena netto

1.305,00 zł

plus 23% VAT

Szczegóły

Siłowniki zaworów, dostarczony oddzielnie

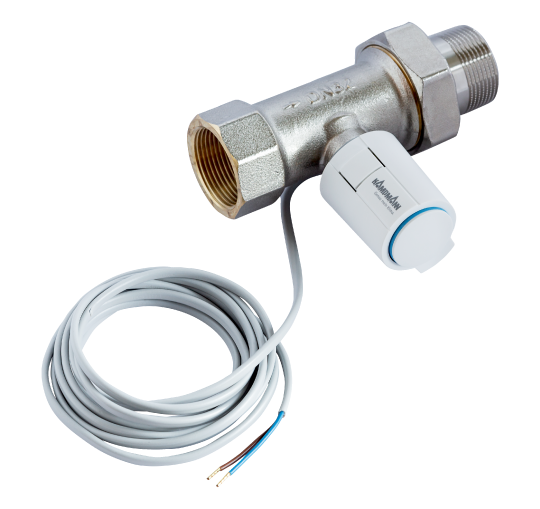

Zestaw siłownika zaworu

Siłownik termoelektryczny, 24 V AC/DC, 2-punktowy, bezprądowo zamknięty, Przewód przyłączeniowy AEH 1,5m, PVC, VA10N, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, wykonany z poliamidu

Pasuje do: wszystkie urządzenia z wariantem regulacji elektromechanicznym, KaControl C1 w połączeniu z zaworem 2-drogowym lub zaworem niezależnym od różnicy ciśnień

Nr artykułu: 1960TS8P04050010B

Cena netto

293,00 zł

plus 23% VAT

Szczegóły

Filtr

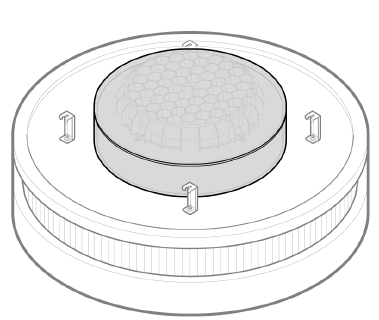

Nasadka filtracyjna powietrza obiegowego

do bezpośredniego montażu w urządzeniach recyrkulacyjnych od strony zasysania, Filtr ISO Coarse 45% (G3)

Pasuje do: Wielkość 1 - 2

Nr artykułu: 354000070003

Cena netto

468,00 zł

plus 23% VAT

Szczegóły

Elementy montowane ze stali, ocynkowane

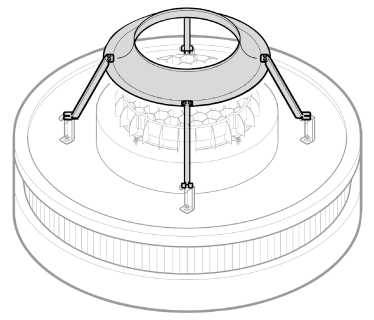

króciec powietrza pierwotnego

zaokrąglone, do podłączenia Ultra Allround po stronie ssącej do rury okrągłej powietrza pierwotnego, ocynkowane w procesie Sendzimira

Pasuje do: Wielkość 1 - 2

Nr artykułu: 354000070004

Cena netto

707,00 zł

plus 23% VAT

Szczegóły

Inne kolory

Dopłata za kolor standardowy RAL

Cena za urządzenie.

Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, w kompletnej okładzinie

Nr artykułu: 354007010012

Cena netto

279,00 zł

plus 23% VAT

Szczegóły

Dopłata za wybrany kolor RAL

Minimalna ilość = 5 urządzeń na zamówienie i kolor, O urządzenia w liczbie mniejszej niż minimalna należy pytać i kalkulować je oddzielnie.
Cena za urządzenie.

Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne, w kompletnej okładzinie

Nr artykułu: 354007010022

Cena netto

995,00 zł

plus 23% VAT

Szczegóły

Dopłata za zmianę koloru

powłoki proszkowej na oferowane warianty kolorystyczne., Dopłata obejmuje zmianę koloru powłoki proszkowej na wybrany i czyszczenie jej i jest doliczana raz na projekt i zamówienie zbiorcze.

Pasuje do: Ultra Allround Aparaty grzewczo-wentylacyjne

Nr artykułu: 354007010010

Cena netto

1.868,00 zł

plus 23% VAT

Szczegóły
