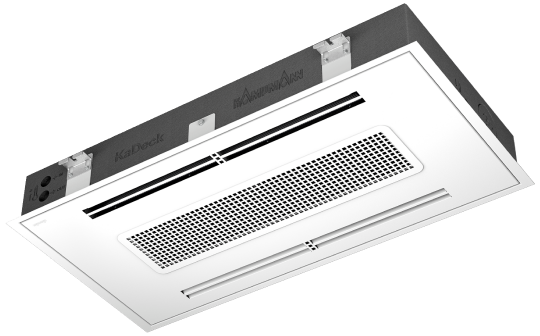

Klimakonwektory
KaDeck
Nr artykułu:
32611621211100
Cena netto
11.943,00 zł
plus 23% VAT
Przegląd
- Pasuje do siatki sufitowej 600 x 600 lub 625 x 625 mm
- Panel sufitowy i rama w kolorze RAL 9016 (biel komunikacyjna), możliwość wyboru koloru przez klienta
- Panel sufitowy otwierany bez narzędzi, zawiasy i zamknięcia w jakości przemysłowej do bardzo długiej żywotności
- Wewnętrzny filtr powietrza ISO Coarse z możliwością czyszczenia, do ochrony wewnętrznych elementów przed pyłem
- Sztywność i wytrzymałość dzięki cynkowanej strukturze z blachy stalowej
- Izolacja termiczna i akustyczna dzięki pozbawionemu mostków termicznych korpusowi ze spienionego EPP
- Organiczne kształty wewnętrzne do łatwego czyszczenia
- Otwierany bez narzędzi panel sufitowy i wanna kondensatu
- Nie jest wymagane zapewnienie otworów rewizyjnych na miejscu
- Po wyjęciu wanny kondensatu można dostać się do wszystkich komponentów.
- Łatwe czyszczenie wszystkich powierzchni prowadzących powietrze
- Montaż zaworu (regulowany 2-drogowy lub niezależny od ciśnienia różnicowego) w obudowie
- Wyjmowana bez narzędzi do czyszczenia i konserwacji wanna kondensatu
- Do izolacji termicznej i akustycznej, wykonana z EPP
- Obszar przenoszący kondensat z wanny z tworzywa sztucznego ABS, odpowiedni do środków dezynfekcyjnych
- Spadek ze wszystkich stron do szybkiego i całkowitego odprowadzania kondensatu z obszaru prowadzenia powietrza
- Powietrze pierwotne można doprowadzać przez KaDeck
- Dwa króćce podłączane po stronie czołowej
- Łatwe wyjmowanie zamknięć EPP, wkładanie opcjonalnych króćców przyłączeniowych do zasilania w powietrze pierwotne na miejscu montażu
- Powietrze pierwotne do regulacji temperatury jest prowadzone przez wymiennik ciepła
- Zoptymalizowany pod względem hałasu, ze stabilnym biegiem, trójpasmowy silnik EC, bezstopniowy i energooszczędny
- Poprzeczny wałek prądowy leżący w CFD Zoptymalizowany pod względem aerodynamiki kontur z EPP / aluminium
- Zabezpieczone przez wzór użytkowy obejściowe chłodzenie silnika przed zatorem cieplnym w trybie ogrzewania do zwiększenia okresu żywotności silnika o 40%.
- Rama podsufitowa dostępna opcjonalnie jako osprzęt dodatkowy
- Dla wizualnie atrakcyjnego wyglądu urządzenia
- Przyłącze od góry lub z boku: dostępne są warianty do każdego zastosowania
- Brak kompromisów w kwestii wydajności
- Łatwy montaż
- Design urządzenia i wybór komponentów zoptymalizowane dla prostego montażu i eksploatacji
- Redukcja masy całkowitej urządzenia do 60% w stosunku do konstrukcji blachy stalowej, do mało obciążającego montażu na suficie
- Obszary przyłącza w EPP z zasilaniem i powrotem, oznaczenie powietrza pierwotnego
- Przyłącze elektryczne jest łatwo dostępne z jednej strony, wszystkie elementy są wstępnie okablowane.
- Kable są wprowadzane w sposób wytrzymały na rozciąganie przez wstępnie zmontowane dławnice kablowe z gwintem PG i układane w KaDeck we wcześniej zdefiniowanych trasach kablowych.
- W zakresie dostawy Konfiguracja do chłodzenia wilgotnego
- Kompaktowa konstrukcja, bez oddzielnego pływaka, uniemożliwia wycieki na połączeniach.
- Pompa o wyjątkowo cichej pracy, poziom ciśnienia akustycznego poniżej 20 dB(A), prędkość obrotowa i wydajność tłoczenia dostosowują się do poziomu kondensatu w zbiorniku pompy
- Poziom kondensatu jest określany przez czujnik pojemnościowy, sklejanie się przełącznika pływakowego jest wykluczone
- Maksymalna wysokość tłoczenia do 6 m
- Styk alarmowy w razie nieprawidłowego działania lub zbyt wysokiego poziomu wody w wannie kondensatu
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą PN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą PN EN ISO 3744 (w komorze bezechowej lub zgodnie z normą PN EN ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 1,68E+02 | 2,01E+01 | 2,98E+00 | -4,80E+01 |
| GWP - Fossil kg CO2 eq | 1,64E+02 | 1,86E+01 | 2,92E+00 | -4,74E+01 |
| GWP – biogenne kg CO2 eq | 2,96E+00 | 1,46E+00 | 5,61E-02 | -5,14E-01 |
| GWP - Luluc kg CO2 eq | 1,04E+00 | 8,26E-02 | 1,01E-04 | -6,11E-02 |
| ODP kg CFC-11 eq | 3,42E-06 | 2,56E-07 | 8,09E-09 | -9,45E-07 |
| AP mol H+ eq | 1,77E+00 | 1,05E-01 | 1,04E-03 | -8,74E-01 |
| EP – woda słodka kg P eq | 1,47E-01 | 2,55E-02 | 2,18E-05 | -7,75E-02 |
| EP – woda morska kg P eq | 1,98E-01 | 1,67E-02 | 4,15E-04 | -7,01E-02 |
| EP – na lądzie mol N eq | 2,12E+00 | 1,47E-01 | 4,26E-03 | -8,42E-01 |
| POCP kg NMVOC | 7,65E-01 | 4,54E-02 | 1,53E-03 | -2,94E-01 |
| ADPE kg Sb eq | 1,39E-02 | 7,48E-04 | 5,69E-07 | -9,15E-03 |
| ADPF MJ | 2,25E+03 | 2,72E+02 | 3,25E+00 | -7,03E+02 |
| WDP m³ depriv. | 3,29E+01 | 1,87E+00 | 5,24E-02 | -1,54E+01 |
| GWP-GHG kg CO2 eq | 1,68E+02 | 1,89E+01 | 2,92E+00 | -4,77E+01 |
| PM disease inc. | 1,25E-05 | 5,85E-07 | 2,28E-08 | -3,37E-06 |
| IR kBq U-235 eq | 1,93E+01 | 3,96E+00 | 7,38E-03 | -1,13E+01 |
| HTP - C CTUh | 5,96E-07 | 2,46E-08 | 1,03E-08 | -2,17E-07 |
| HTP - NC CTUh | 1,61E-05 | 8,82E-07 | 6,77E-07 | -9,57E-06 |
| SQP - | 9,36E+02 | 7,57E+01 | 4,35E+00 | -3,19E+02 |
| PERE MJ | 4,16E+02 | 7,58E+01 | 1,20E-01 | -1,02E+02 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 4,16E+02 | 7,58E+01 | 1,20E-01 | -1,02E+02 |
| PENRE MJ | 2,25E+03 | 2,72E+02 | 3,25E+00 | -7,03E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 2,25E+03 | 2,72E+02 | 3,25E+00 | -7,03E+02 |
| SM kg | 4,36E-01 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 1,89E+00 | 1,53E-01 | 2,83E-03 | -4,03E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 5,90E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 1,68E+01 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 1,04E+00 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030155
Cena netto
1.179,00 zł
plus 23% VAT
Termostat zegarowy
ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030256
Cena netto
1.872,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148941
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148941
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148942
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148942
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148943
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148943
Cena netto
2.084,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148944
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148944
Cena netto
2.084,00 zł
plus 23% VAT
Zestawy zaworów
Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112020
Cena netto
1.076,00 zł
plus 23% VAT
Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112030
Cena netto
864,00 zł
plus 23% VAT
Wstępnie ustawiany zestaw zaworów
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Zawór 2-drogowy wstępnie regulowany, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112040
Cena netto
545,00 zł
plus 23% VAT
Zestawy siłowników zaworu
Zestaw siłownika zaworu
Napęd T, 24 V AC/DC, 0 - 10 V, zamknięty bezprądowo, 1,2 W, Klasa ochrony III, Stopień ochrony IP 54, Dostarczany oddzielnie, ze poliamid
Nr artykułu:
1960TV8H04462210B
Cena netto
545,00 zł
plus 23% VAT
Zestaw siłownika zaworu
Napęd T, 24 V AC/DC, 2-punktowy, zamknięty bezprądowo, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, ze poliamid
Nr artykułu:
1960TS8P04050010B
Cena netto
293,00 zł
plus 23% VAT
osprzęt
Króciec przyłączeniowy powietrza pierwotnego
Przyłącze DN 80, do podłączania zewnętrznego powietrza pierwotnego
Pasuje do: KaDeck Klimakonwektory
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010104
Cena netto
252,00 zł
plus 23% VAT
Inne kolory
Dopłata za kolor standardowy RAL
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010011
Cena netto
158,00 zł
plus 23% VAT
Dopłata za wybrany kolor RAL
Minimalna ilość = 7 urządzeń na zamówienie i kolor, O urządzenia w liczbie mniejszej niż minimalna należy pytać i kalkulować je oddzielnie.
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010021
Cena netto
599,00 zł
plus 23% VAT
Dopłata za zmianę koloru
powłoki proszkowej na oferowane warianty kolorystyczne., Dopłata obejmuje zmianę koloru powłoki proszkowej na wybrany i czyszczenie jej i jest doliczana raz na projekt i zamówienie zbiorcze.
Pasuje do: KaDeck lub KaDeck UC Klimakonwektory
Pasuje do: KaDeck lub KaDeck UC Klimakonwektory
Nr artykułu:
326007010010
Cena netto
1.868,00 zł
plus 23% VAT
