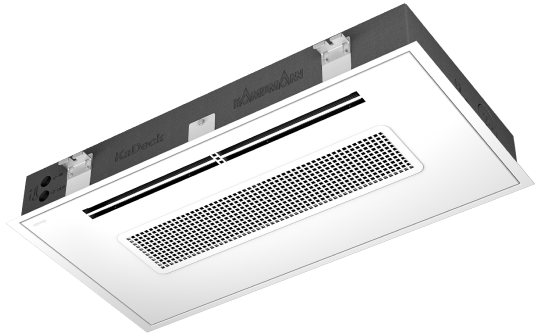

Klimakonwektory
KaDeck
Nr artykułu:
32611626111100
Cena netto
14.895,00 zł
plus 23% VAT
Przegląd
- Pasuje do siatki sufitowej 600 x 600 lub 625 x 625 mm
- Panel sufitowy i rama w kolorze RAL 9016 (biel komunikacyjna), możliwość wyboru koloru przez klienta
- Panel sufitowy otwierany bez narzędzi, zawiasy i zamknięcia w jakości przemysłowej do bardzo długiej żywotności
- Wewnętrzny filtr powietrza ISO Coarse z możliwością czyszczenia, do ochrony wewnętrznych elementów przed pyłem
- Sztywność i wytrzymałość dzięki cynkowanej strukturze z blachy stalowej
- Izolacja termiczna i akustyczna dzięki pozbawionemu mostków termicznych korpusowi ze spienionego EPP
- Organiczne kształty wewnętrzne do łatwego czyszczenia
- Otwierany bez narzędzi panel sufitowy i wanna kondensatu
- Nie jest wymagane zapewnienie otworów rewizyjnych na miejscu
- Po wyjęciu wanny kondensatu można dostać się do wszystkich komponentów.
- Łatwe czyszczenie wszystkich powierzchni prowadzących powietrze
- Montaż zaworu (regulowany 2-drogowy lub niezależny od ciśnienia różnicowego) w obudowie
- Wyjmowana bez narzędzi do czyszczenia i konserwacji wanna kondensatu
- Do izolacji termicznej i akustycznej, wykonana z EPP
- Obszar przenoszący kondensat z wanny z tworzywa sztucznego ABS, odpowiedni do środków dezynfekcyjnych
- Spadek ze wszystkich stron do szybkiego i całkowitego odprowadzania kondensatu z obszaru prowadzenia powietrza
- Powietrze pierwotne można doprowadzać przez KaDeck
- Dwa króćce podłączane po stronie czołowej
- Łatwe wyjmowanie zamknięć EPP, wkładanie opcjonalnych króćców przyłączeniowych do zasilania w powietrze pierwotne na miejscu montażu
- Powietrze pierwotne do regulacji temperatury jest prowadzone przez wymiennik ciepła
- Zoptymalizowany pod względem hałasu, ze stabilnym biegiem, trójpasmowy silnik EC, bezstopniowy i energooszczędny
- Poprzeczny wałek prądowy leżący w CFD Zoptymalizowany pod względem aerodynamiki kontur z EPP / aluminium
- Zabezpieczone przez wzór użytkowy obejściowe chłodzenie silnika przed zatorem cieplnym w trybie ogrzewania do zwiększenia okresu żywotności silnika o 40%.
- Rama podsufitowa dostępna opcjonalnie jako osprzęt dodatkowy
- Dla wizualnie atrakcyjnego wyglądu urządzenia
- Przyłącze od góry lub z boku: dostępne są warianty do każdego zastosowania
- Brak kompromisów w kwestii wydajności
- Łatwy montaż
- Design urządzenia i wybór komponentów zoptymalizowane dla prostego montażu i eksploatacji
- Redukcja masy całkowitej urządzenia do 60% w stosunku do konstrukcji blachy stalowej, do mało obciążającego montażu na suficie
- Obszary przyłącza w EPP z zasilaniem i powrotem, oznaczenie powietrza pierwotnego
- Przyłącze elektryczne jest łatwo dostępne z jednej strony, wszystkie elementy są wstępnie okablowane.
- Kable są wprowadzane w sposób wytrzymały na rozciąganie przez wstępnie zmontowane dławnice kablowe z gwintem PG i układane w KaDeck we wcześniej zdefiniowanych trasach kablowych.
- W zakresie dostawy Konfiguracja do chłodzenia wilgotnego
- Kompaktowa konstrukcja, bez oddzielnego pływaka, uniemożliwia wycieki na połączeniach.
- Pompa o wyjątkowo cichej pracy, poziom ciśnienia akustycznego poniżej 20 dB(A), prędkość obrotowa i wydajność tłoczenia dostosowują się do poziomu kondensatu w zbiorniku pompy
- Poziom kondensatu jest określany przez czujnik pojemnościowy, sklejanie się przełącznika pływakowego jest wykluczone
- Maksymalna wysokość tłoczenia do 6 m
- Styk alarmowy w razie nieprawidłowego działania lub zbyt wysokiego poziomu wody w wannie kondensatu
Obliczenie mocy
Poziom mocy akustycznej, widmo oktawowe
W zależności od zastosowania moc akustyczna jest określana zgodnie z normą PN EN ISO 3741 (w komorze pogłosowej), zgodnie z normą PN EN ISO 3744 (w komorze bezechowej lub zgodnie z normą PN EN ISO 9614 (na podstawie pomiarów natężenia dźwięku).
Oktave Spektrum
EPD data
Dane LCA specyficzne dla numeru pozycji na podstawie zweryfikowanej EPD zgodnie z EN 15804, która jest dostępna do pobrania w The International EPD System. Oddzielny podział modułów cyklu życia dostępny online poprzez przycisk "Arkusz danych EPD". Oddziaływanie na środowisko modułu B odnosi się do 1 roku użytkowania. A: Etap produktu i procesu konstrukcyjnego - B: Etap użytkowania - C: Etap końca życia - D: Korzyści i obciążenia poza granicami systemu
| A | B | C | D | |
|---|---|---|---|---|
| GWP – łącznie kg CO2 eq | 1,39E+02 | 1,22E+01 | 4,44E+00 | -3,69E+01 |
| GWP - Fossil kg CO2 eq | 1,36E+02 | 1,12E+01 | 4,40E+00 | -3,65E+01 |
| GWP – biogenne kg CO2 eq | 2,41E+00 | 8,66E-01 | 4,39E-02 | -3,18E-01 |
| GWP - Luluc kg CO2 eq | 7,17E-01 | 5,19E-02 | 9,31E-05 | -4,05E-02 |
| ODP kg CFC-11 eq | 2,81E-06 | 1,54E-07 | 8,19E-09 | -7,73E-07 |
| AP mol H+ eq | 1,26E+00 | 7,90E-02 | 1,13E-03 | -5,57E-01 |
| EP – woda słodka kg P eq | 1,06E-01 | 1,65E-02 | 2,07E-05 | -5,01E-02 |
| EP – woda morska kg P eq | 1,57E-01 | 1,08E-02 | 4,72E-04 | -4,91E-02 |
| EP – na lądzie mol N eq | 1,64E+00 | 9,94E-02 | 4,86E-03 | -5,79E-01 |
| POCP kg NMVOC | 6,06E-01 | 3,01E-02 | 1,65E-03 | -2,15E-01 |
| ADPE kg Sb eq | 9,02E-03 | 6,80E-04 | 5,17E-07 | -5,55E-03 |
| ADPF MJ | 1,90E+03 | 1,66E+02 | 2,88E+00 | -5,20E+02 |
| WDP m³ depriv. | 2,72E+01 | 1,48E+00 | 5,07E-02 | -9,89E+00 |
| GWP-GHG kg CO2 eq | 1,39E+02 | 1,14E+01 | 4,40E+00 | -3,67E+01 |
| PM disease inc. | 9,82E-06 | 3,74E-07 | 2,16E-08 | -2,49E-06 |
| IR kBq U-235 eq | 1,49E+01 | 2,36E+00 | 6,17E-03 | -7,38E+00 |
| HTP - C CTUh | 4,74E-07 | 1,64E-08 | 6,82E-09 | -1,66E-07 |
| HTP - NC CTUh | 1,07E-05 | 7,46E-07 | 4,26E-07 | -5,83E-06 |
| SQP - | 7,53E+02 | 5,10E+01 | 3,66E+00 | -2,08E+02 |
| PERE MJ | 3,11E+02 | 4,54E+01 | 9,61E-02 | -6,66E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 3,11E+02 | 4,54E+01 | 9,61E-02 | -6,66E+01 |
| PENRE MJ | 1,90E+03 | 1,66E+02 | 2,88E+00 | -5,20E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 1,90E+03 | 1,66E+02 | 2,88E+00 | -5,20E+02 |
| SM kg | 4,36E-01 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 1,41E+00 | 9,28E-01 | 1,13E-02 | -1,01E+01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 5,24E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 1,41E+02 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 1,04E+00 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Akcesoria
Akcesoria regulacyjne elektromechaniczne 230 V
Termostat pokojowy
ogrzewanie/chłodzenie, 2-/4-rurowy, 3-stopniowy, tylko w połączeniu z zaworami/zestawami zaworowymi z siłownikiem, z przełącznikiem wył./ręczny/wentylacja automatyczna, 230 V AC, otw./zam., Natynkowy, Klasa ochrony II, Stopień ochrony IP 30, Zakres regulacji temperatury 5 - 30 °C, Kolor biały alpejski podobny do RAL 9010, Typ 30155
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 Katherm HK Konwektory podłogowe, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon lub PowerKon LT Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030155
Cena netto
1.179,00 zł
plus 23% VAT
Termostat zegarowy
ogrzewanie/chłodzenie, 2-/4-rurowy, Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, 1 W, Podtynkowy, Klasa ochrony II, Stopień ochrony IP 30, Kolor biały alpejski podobny do RAL 9010, Typ 30256
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Termostaty pomieszczeniowe nr art. 194000146928, 196000148916, 196000030155, 196000030256 i 196000030456
opcjonalnie wersja zamykana, czujnik przylgowy nr art. 196000148922
Pasuje do: urządzenia EC elektromechaniczne, 5 TOP, Ultra lub Ultra Allround Aparaty grzewczo-wentylacyjne, 5 Venkon Klimakonwektory, 5 KaCool D AF, KaCool W lub KaDeck Klimakonwektory
Nr artykułu:
196000030256
Cena netto
1.872,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148941
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148941
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, bez Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148942
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148942
Cena netto
1.949,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor biały alpejski podobny do RAL 9010, Typ 148943
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148943
Cena netto
2.084,00 zł
plus 23% VAT
Regulator klimatyzacji
ogrzewanie/chłodzenie, 2-/4-rurowy, z Modbus, tylko z zaworami/zestawami zaworów otw./zamk., Stałe sterowanie prędkością obrotową, z menu operacyjnym LCD i zintegrowanym programem czasowym, 230 V AC, otw./zam., Natynkowy, Stopień ochrony IP 30, Zakres regulacji temperatury 0 - 50 °C, Kolor czarny ostrzegawczy podobny do RAL 9004, Typ 148944
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Pasuje do: urządzenia EC elektromechaniczne, 4 Katherm HK Konwektory podłogowe, 4 KaCool D AF, KaCool W, Venkon lub KaDeck Klimakonwektory, 4 Ultra Allround Aparaty grzewczo-wentylacyjne
Nr artykułu:
196000148944
Cena netto
2.084,00 zł
plus 23% VAT
Zestawy zaworów

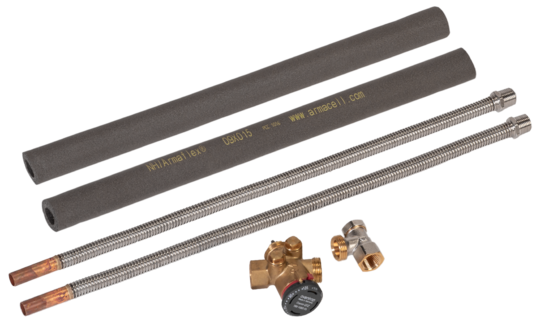

Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112020
Cena netto
1.076,00 zł
plus 23% VAT

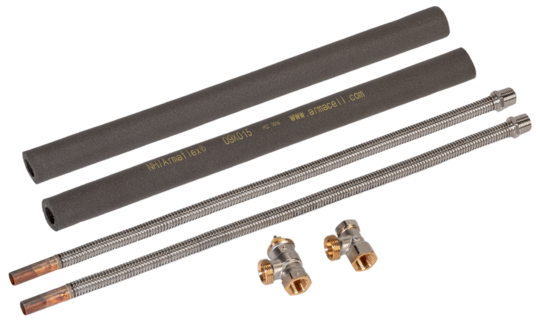

Zestaw zaworu niezależnego od ciśnienia różnicowego
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112030
Cena netto
864,00 zł
plus 23% VAT
Wstępnie ustawiany zestaw zaworów
Przyłącze R1/2'' Gwint zewnętrzny Cu-DN12, 2-rurowy, Siłownik, zawór odcinający i elastyczne przyłącze zasilania i powrotu wykonane z karbowanej rury ze stali nierdzewnej, Zawór 2-drogowy wstępnie regulowany, Stopień ochrony IP 54, Woda z glikolem 35%, Dostarczany oddzielnie
Pasuje do: KaDeck Klimakonwektory, DN 15
Pasuje do: KaDeck Klimakonwektory, DN 15
Nr artykułu:
326007112040
Cena netto
545,00 zł
plus 23% VAT
Zestawy siłowników zaworu
Zestaw siłownika zaworu
Napęd T, 24 V AC/DC, 0 - 10 V, zamknięty bezprądowo, 1,2 W, Klasa ochrony III, Stopień ochrony IP 54, Dostarczany oddzielnie, ze poliamid
Nr artykułu:
1960TV8H04462210B
Cena netto
545,00 zł
plus 23% VAT
Zestaw siłownika zaworu
Napęd T, 24 V AC/DC, 2-punktowy, zamknięty bezprądowo, 1 W, Klasa ochrony III, Stopień ochrony IP 54, Długość kabla 0,12 m, Dostarczany oddzielnie, ze poliamid
Nr artykułu:
1960TS8P04050010B
Cena netto
293,00 zł
plus 23% VAT
osprzęt

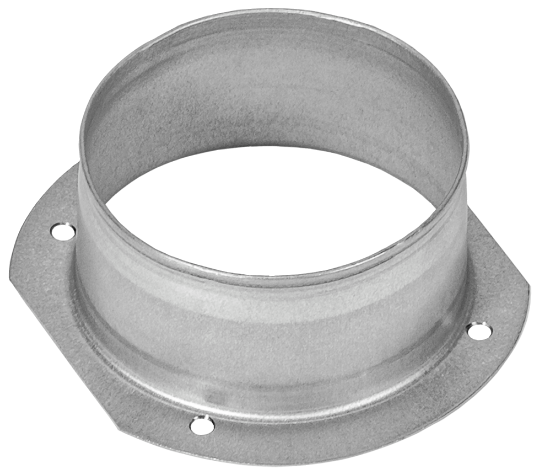

Króciec przyłączeniowy powietrza pierwotnego
Przyłącze DN 80, do podłączania zewnętrznego powietrza pierwotnego
Pasuje do: KaDeck Klimakonwektory
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010104
Cena netto
252,00 zł
plus 23% VAT
Inne kolory
Dopłata za kolor standardowy RAL
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010011
Cena netto
158,00 zł
plus 23% VAT
Dopłata za wybrany kolor RAL
Minimalna ilość = 7 urządzeń na zamówienie i kolor, O urządzenia w liczbie mniejszej niż minimalna należy pytać i kalkulować je oddzielnie.
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Cena za urządzenie.
Pasuje do: KaDeck Klimakonwektory
Nr artykułu:
326007010021
Cena netto
599,00 zł
plus 23% VAT
Dopłata za zmianę koloru
powłoki proszkowej na oferowane warianty kolorystyczne., Dopłata obejmuje zmianę koloru powłoki proszkowej na wybrany i czyszczenie jej i jest doliczana raz na projekt i zamówienie zbiorcze.
Pasuje do: KaDeck lub KaDeck UC Klimakonwektory
Pasuje do: KaDeck lub KaDeck UC Klimakonwektory
Nr artykułu:
326007010010
Cena netto
1.868,00 zł
plus 23% VAT
Pliki do pobrania
Informacje o linii produktów
Przegląd produktów
PDF
(17,3 MB)
Broszura Klimakonwektory
PDF
(3,4 MB)
Instrukcja montażu
KaDeck klimakonwektory
PDF
(8,1 MB)
KaDeck, instrukcja skrócona
PDF
(4,4 MB)
Film dotyczący konserwacji KaDeck
Film z montażu KaDeck
Deklaracje zgodności/Certyfikaty/Inne
Atest higieniczny
PDF
(248 kB)
Deklaracja zgodności UE klimakonwektorów KaDeck
PDF
(456 kB)
Cyfrowa baza danych EPD KaDeck jednostronnie wydmuchujący, chłodzenie wilgotne
EPD: KaDeck z wydmuchem jednostronnym, chłodzenie wilgotne
PDF
(9,2 MB)
Katalogi techniczne
KaDeck klimakonwektory
PDF
(9,8 MB)
Rysunki techniczne
Fan Coil KaDeck Zwischendecke, Luftauslass einseitig und zweiseitig, Ansicht Wurfweitenvergleich
PDF
(421 kB)
Fan Coil KaDeck Zwischendecke, Luftauslass einseitig und zweiseitig, Abmessungen
PDF
(606 kB)
Fan Coil KaDeck Zwischendecke, Luftauslass einseitig und zweiseitig, Abmessungen
DWG
(1,8 MB)
Dane BIM (Building Information Modeling)
Dane BIM Kampmann Group
Schematy okablowania
Verlegepläne KaDeck elektromechanisch
PDF
(787 kB)
